圓盤送料機使用說明

時間:2012-11-07 12:55 來源:http://m.shitanlife.com 作者: 晉志德機械

 圓盤送料機工作原理:
  圓盤送料機采用臥式平面載料方式,通過感應擺桿控制變頻調速馬達驅動圓盤轉動,材料通過轉向輪進入拉料輥,調速馬達通過張力器傳動拉料輥轉動,將材料送出,當材料送出過沖床所需時,擺桿向下擺動,圓盤馬達速度放慢直至停止,此時拉料輥繼續轉動。當圓盤停止,材料被拉緊時,拉料輥停止轉動,而拉輥馬達繼續轉動,張力器打滑不工作,張力器張力可調至使能拉動材料而不會拉傷材料,從而周而復始的連續送料。本機具有結構堅固,卷料可重疊放置速度可任意調整無段變速,操作簡易等特點,適用于各種金屬,非金屬,薄型卷料。
  圓盤送料機調整方法:

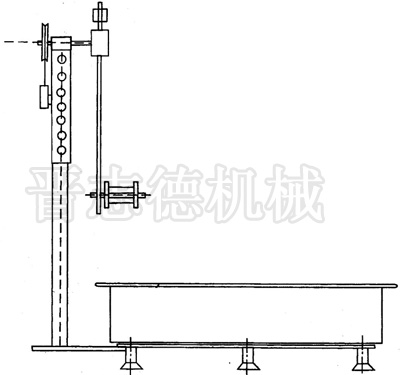

圓盤送料機結構示意圖   1、先將機架蓋板打開查看主動輪與圓盤接觸是否良好,圓盤起動停止是否靈活,如果接觸不良可調節馬達下方緊固頂緊螺栓。(晉志德圓盤送料機出廠前都會調節到合適位置)。
  2、調節變頻器,輸入合適速度數值及起動停止時間。
  3、調節追蹤器,及擺桿擺動角度調節配重塊位置。
  4、調節張力器的張力,將張力器護罩打開,先將張力器緊訂螺釘松開,用手旋轉張力器一端,當手感張力逐漸加大或減小至到合適位置擰緊緊固螺釘即可。(一般出廠前會調好)
  5、調節拉料輥壓力,在拉料輥上方有兩只旋扭里面有壓力彈簧,根據情況調節壓力大小直至合適為止,兩彈簧壓力應調至一至否則材料會跑偏。
  6、調節拉料輥轉速,根據沖床所需送料速度調節拉料輥單相馬達調速器,使之與圓盤送料速度達到匹配。
  7、調節轉向輪,根據積材高度調節轉向輪位置和角度,使材料平順轉向進入拉料輥。
  圓盤送料機操作方法:
  1、接通電源:接電源時應先檢查電源電壓是否與本機相符,有無缺相或接觸不良等。
  2、空機試運轉:試運轉主馬達打開運轉開關,按寸動開關,順暢后起動正反轉旋扭,圓盤運轉正常后方可裝載材料。
  3、將材料放置圓盤后剪開扎帶,寸動圓盤使材料放開,將料頭引入轉向輪,轉向后放入拉料輥起動拉料輥馬達,將材料拉出引入擺桿導輪后引入沖床即可開始工作。
  圓盤送料機變頻器參數調整說明:
  1、P00 頻率指令來源設定為:01主頻率輸入由模擬信號DCO~+10V控制(AV1)。
  2、P01運轉指令來源設定為:02運轉指令外部端子控制,鍵盤ST0P無效。
  3、P10品質可靠加速時間選擇為:3.0S
  4、P11品質可靠減速時間選擇為:3.0S
  5、P16寸動頻率設定為:20HZ
  6、PT6參數鎖定及重置設定:(1)所有參數的設定值可續/寫。(2)01所有參數的設定值僅可讀取。
