自動換盤端子收料機結構及工作原理

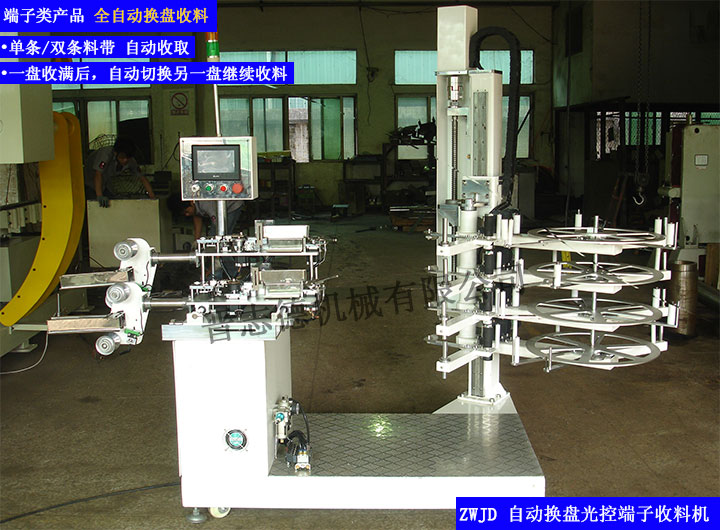

自動換盤端子收料機是專為高速?zèng)_床沖壓端子用單條式雙條料帶收取機。屬高端收料設備，其具有性能優越，工作效率高，省時省力等優點。當一盤收滿時，會自動切換到另一盤繼續工作。中間不需停機，是當前先進的自動化收料設備。
1、自動換盤端子收料機結構組成：
該機是由光電系統，送料機構，導料軌道，計數裝置，切料刀，導料槽，收料盤，紙帶盤，阻尼器，收料馬達，鎖緊氣缸，升降馬達等機構組成。

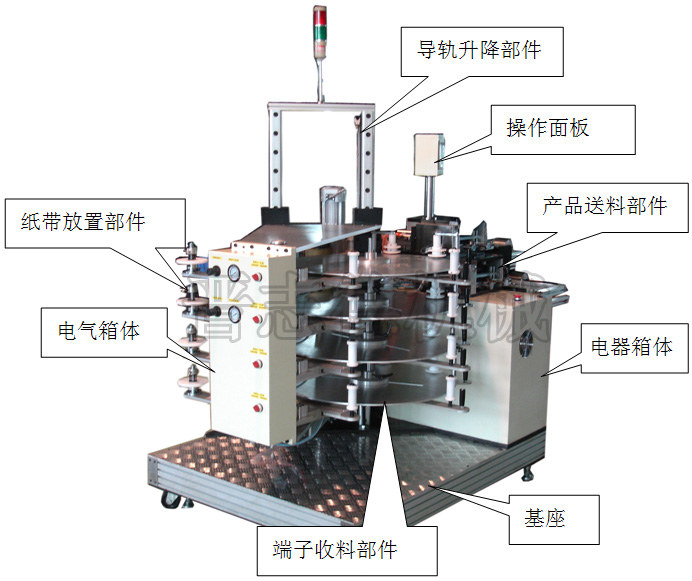

主要功能部件包括：紙帶放置部件、導軌升降部件、操作面板、電氣箱體、產品送料部件、電器箱體、端子收料部件、基座
主要電氣元件：觸摸屏（F940GOT-SWD）、PLC（FX2N-60MR-001）、變頻器（0.4KW/230V）、放大器（BF4R/12-24VDC）、光纖（FT-320-05）
2、自動換盤端子收料機工作原理：
將料帶從沖床引出，通過收料機光電眼，人工放入送料輪，啟動壓輪氣缸壓緊料帶后，調整導料軌道。起動送料馬達，將材料通過導料槽送入端子盤。此時，收料馬達已經啟動，帶動端子盤轉動，紙帶也繞在端子盤上。當料帶到達端子盤時即被紙帶纏繞在端子盤上。此時送料馬達停止送料。
收料機壓料輪氣缸放松，料帶由收料盤帶動收取。在光電開關控制下開始收料。計數器開始記數。當事先設定的數值記滿后，收料馬達停止。切斷氣缸動作將端子帶切斷。
收料馬達繼續轉動一圈，將料尾卷入料盤后停止。收料馬達氣缸動作，將收料馬達脫開收料盤。導料槽在導料槽伺服馬達動作下復位，離開收料盤。升降馬達開始工作。當收料盤升至合適位置后，啟動收料馬達，收料盤開始轉動。導料槽在伺服馬達作用下襬動到工作位置。此時，送料輪開始送料。壓料輪壓緊材料將端子帶送入收料盤。這時，人工將已收滿的端子盤取下，重新繞好紙帶等待第二次循環。

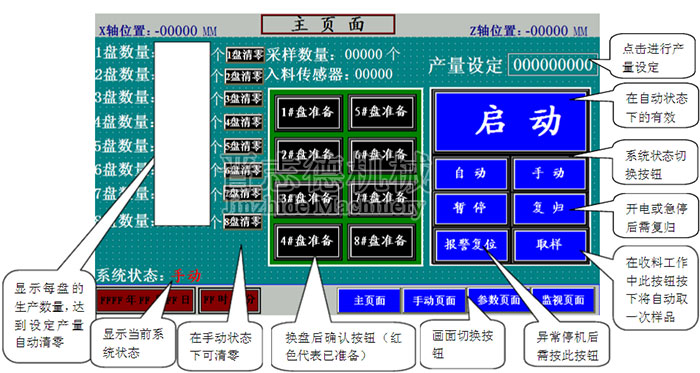

以上各工作程序都事先設定好，操作時，打開人機界面，調整輸入所需數值。打開自動，即可自動完成一系列動作。
