片材送料機的結構及工作原理

時間:2014-12-31 09:46 來源:http://m.shitanlife.com 作者: 晉志德機械

 目前,市場上常用的送料機,不管是空氣送料機、滾輪送料機、NC送料機、齒輪送料機還是高速夾式送料機都是專為板材設計的連續送料裝置,即通常用在卷材上,整個沖壓自動化生產線由開卷裝置(材料架)、整平裝置(整平機)、送料裝置(送料機)、沖床及連續模、收料裝置(收料機)組成,這些設備依次沿著材料入料方向布置形成完整的自動化沖壓生產線。實際使用時,卷料放置在材料架上,由其開卷后進入整平機,經整平機整平去應力后進入送料機內,在通過送料機步進化沖床模具內,由沖床對材料進行沖壓加工,后由收料機對沖壓完后的廢料進行卷取回收。
  但是,這些連續送料機都只適合對連續板材進行送料,若用于片材時,則需人工進行輔助上料,且每段送料完畢都會將送料機出料口到模具的那段材料浪費掉,不僅達不到自動化生產之目的而且會造成大的浪費。只是在實際生產中,不少加工場合卻只能使用片材進行沖切加工,這時傳統的送料只能采用人工送(拉)料,而人工送料材料邊料寬度需要預留很大的邊緣,且只能進行單次沖壓,不僅操作上為不便,大的增加了作業時間與用料,增加了生產成本,同時手工送(拉)料不僅勞動強度大,而且會帶來大的安全隱患。

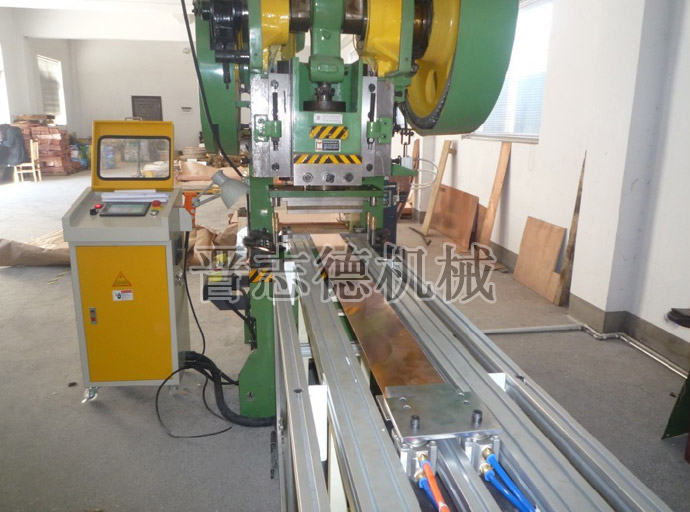

  為從根本上解決片材無法自動送料的難題,晉志德機械專門設計研發生產了一款片材送料機,其由上料機構、送料機構、推料機構、電控機構四大功能組件組成,上料機構、送料機構及推料機構的動作均由電控組件控制,通過在立控制電箱的觸摸面板上簡單的設定送料相關參數后,即可將片材準確自動化的送入沖床沖壓位置,實現連續高精度的沖壓生產,不僅節約了沖壓加工時間、提高了生產效率,而且從根本上確保了沖壓加工生產的安全性。
  晉志德片材送料機實際使用時,送料機上料機構的馬達輸出軸通過皮帶輪與絲桿傳動連接,絲桿的轉動可帶動上料軸進行上下移動,上料軸向上運動時,將設置在上料槽中的片材送到上料槽的上端,接近傳感器感應到片材,送料機構的吸料氣缸帶動真空吸料頭向下運動,設置在送料導向軸座的一側的接近開關給出吸氣信號,吸料頭將上料槽中的待加上件吸起,真空吸料頭將待加上件真空吸住時,吸料氣缸帶動其向上移動,此時,吸料組件在品質可靠伺服馬達帶動下往前運動,當吸料組件位置到了另一側的接近開關處時,該接近開關給出放氣下料的信號,并給信號至推料機構,片材被下在工作臺上,第二伺服馬達帶動推料組件前行,推料組件的推料頭將片材推送至推料導向軸座的前部的沖床上,完成動作后設置在推料導向軸座一側的接近開關發出往回走的信號,推料組件復位,連續重復上述工作流程完成自動化的沖壓加工生產。
