夾式送料機送料時程

時間:2012-12-15 11:11 來源:http://m.shitanlife.com 作者: 晉志德機械

 夾式送料機主要搭配高速沖床用于高速送料,使用前務必確定好合適的上下料時間,其中送料時間的調整需參照送料時程圖來設定。

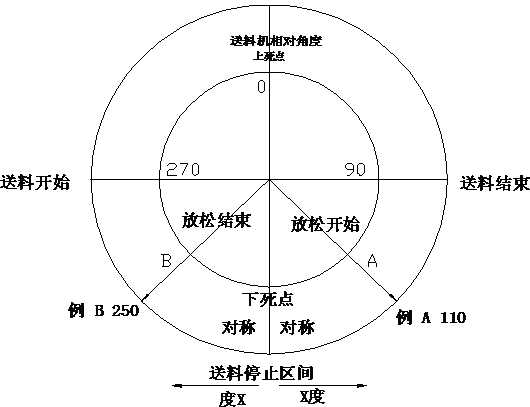

  夾式送料機標準送料時程表:
  夾式送料機標準送料時程
  以上角度針對一般模具設計,所對的送料時程圖。
  1、上圖顯示一個例子,送料區間(180度)被分配在上死點和下死點之間(270度到90度間)。
  2、放松起始點可以自由調整從送料終點C點(90度)后到下死點之間(180度)。
  3、放松的標準動作角度為可調整的,以下死點為對稱角度。
  4、送料區間的計時有可能往前可往后移動,如需要高速送料區間,可使驅動計時皮帶及滑輪位置相對移動。
  5、例,放松起始點A110,放松終止點250度(180-110=70;180+70=250)

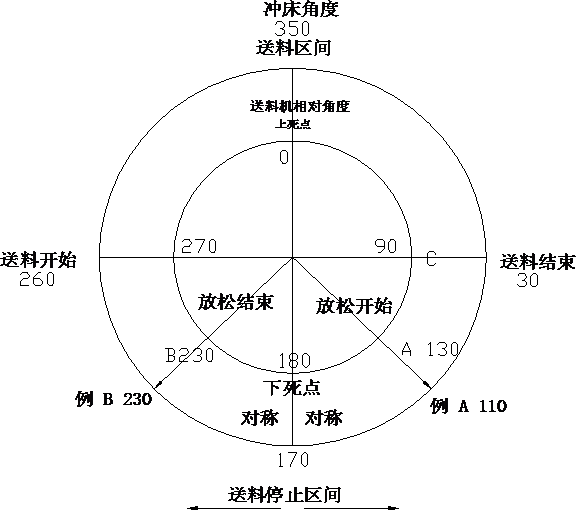

  夾式送料機特殊送料時程表:
  夾式送料機特殊送料時程
  以上角度是針對特殊模具設計,需要所作的調整。當使用一般送料時程圖有以下問題發生時,則須使用特殊送料時程圖以作為調整:當模具道引銷脫離材料時,送料機仍處于放松狀況(放松區間),未夾緊材料,易造成材料移動面產生送料不準的問題。
  1、上圖顯示一個例子,送料區間(180度)被分配在上死點和下死點之間(260度到80度間)。
  2、放松起始點可以自由調整從送料終點C點(90度)后到下死點之間(180度)。
  3、此例中,相對移動10度。(360-350=10)
  4、放松的標準動作角度為可調整的,以170度為對稱角度。(180-10=170)
  5、送料區間的計時有可能往前可往后移動,如需要高速送料區間,可使驅動計皮帶及滑輪位置相對移動。

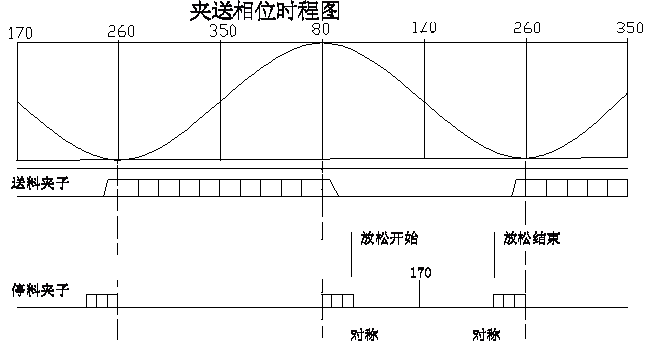

 夾式送料機相位時程
  6、例,放松起始點A110,放松終止點230度(170-110=60;170+60=230)
