高速滾輪送料機外型尺寸
高速滾輪送料機作為搭配沖床使用多的三大送料機之一，客戶在實際選購時往往會考慮讓其適用于更多規格的材料與加工工藝，因此在選型時通常是選擇大規格的機型。

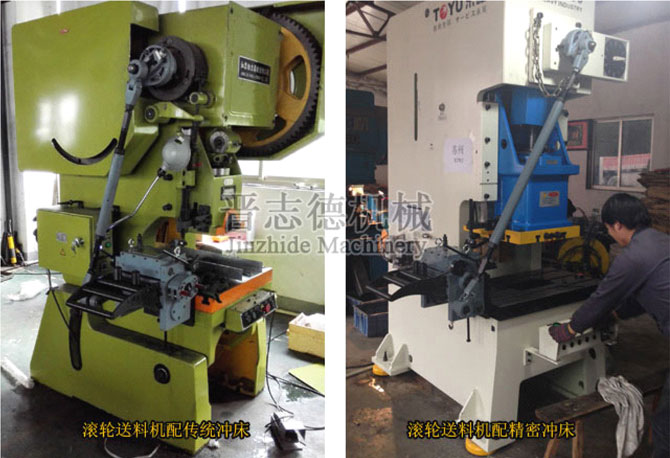

通常情況下依照大規格材料加工需求選型確實是一種經濟、實用、可靠的選型方式，只是客戶卻往往忽視的一點，那就是高速滾輪送料機外型尺寸，因為晉志德高速滾輪送料機需要安裝在沖床臺盤的側邊上，滾輪送料機過大很可能導致臺盤上無法安裝固定，因此滾輪送料機的選型并不是越大越好，而是要綜合考量一下其外型尺寸是否能夠適合沖床上安裝。

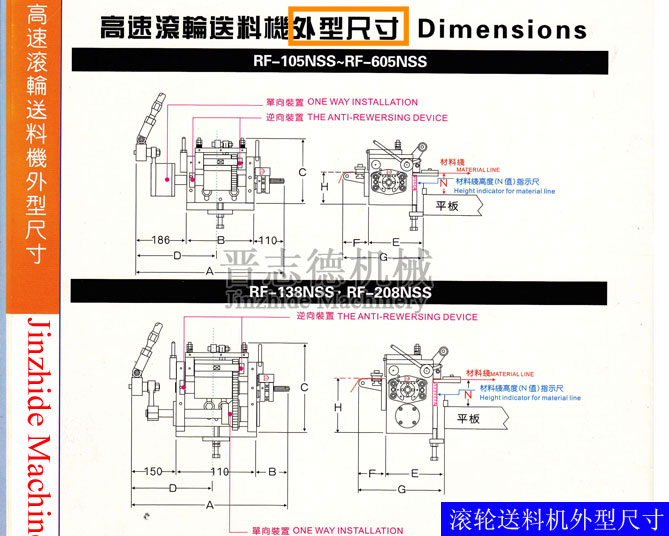

晉志德產品資料與網站上的高速滾輪送料機規格表中，其均有外型尺寸這一項，其有A、B、C、D、E、F、G、H八項參數值來列明各項參數尺寸，不過客戶往往會說這些參數各代表什么值呢，從產品規格表上看不明白呀？那是因為高速滾輪送料機外型尺寸需要搭配外型尺寸圖才能真正弄清楚。

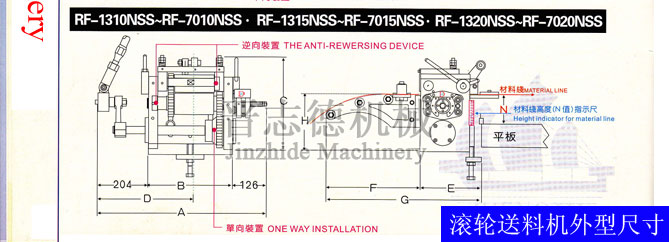

如上圖所示，晉志德高速滾輪送料機因大小不同，其搖臂、托料架、機身大小有很大的差異，因此被分為三大類型，不過這三大類型其各自代表的A、B、C、D、E、F、G、H八項參數值所代表的含義并沒有差異，晉志德機械專業技術人員在此詳細予以說明：
A值：表示高速滾輪送料機從左邊搖臂到剎車盤彈簧末端的距離；
B值：表示高速滾輪送料機從左側墻板到右側墻板的距離；
C值：表示高速滾輪送料機從底部到頂部壓料彈簧底端的距離；
D值：表示高速滾輪送料機從左邊搖臂到送料滾筒中心的距離；
E值：表示高速滾輪送料機從前部墻板到后部墻板的距離（即從進料口到出料口不含進出料口托料架的距離）
F值：表示高速滾輪送料機進料口托料架的長度；
G值：表示高速滾輪送料機從進料口托料架到出料口（不含出料口托料架）的距離；
H值：表示高速滾輪送料機從進料口托料架到底部的距離（高度）。
