重型材料架加裝離合器提升剪切線效率

時間:2013-04-19 08:23 來源:http://m.shitanlife.com 作者: 晉志德機械

 在開卷整平剪切生產線中,通常使用重型材料架來對卷料進行開卷作業,為了達到對材料進行主動送料、被動開卷的工作形式,當主動送料時,重型材料架主馬達的動力需要傳遞給主軸,而當開卷整平線聯動時,主軸通過鋼板被整平機被動轉動,這時主馬達的動力又必須和主軸脫開,否則這兩種動力將干涉,其中一個動力將會被破壞,特別是當材料較重(過3T時)這種現象就為明顯,大影響自動化生產,為了解決此類問題,晉志德機械對用于剪切線中的大噸位重型材料架,均加裝有離合器使材料架能同時實現主動送料、被動開卷功能。
  重型材料架離合器一半通過鍵與材料架的減速機出軸相聯,并用擋圈和螺釘使其固定,而離合器另一半通過滑鍵與從動軸相聯,而滾輪和滾輪軸用螺母和墊圈固定在連桿一端,兩滾輪并卡在另一半離合器槽內,而連桿的另一端分別各用銷和鍵與主軸相連;另一連桿的一端采用鍵、螺釘、擋圈固定在主軸的頂端,連桿的另一端則與氣缸的活塞桿相連,通過此結構形成一套完整可靠的離合器,通過氣缸推動連桿擺動而撥動另一半離合器,使其與一個半離合器實現接合和脫開,從而實現自動化控制的要求。

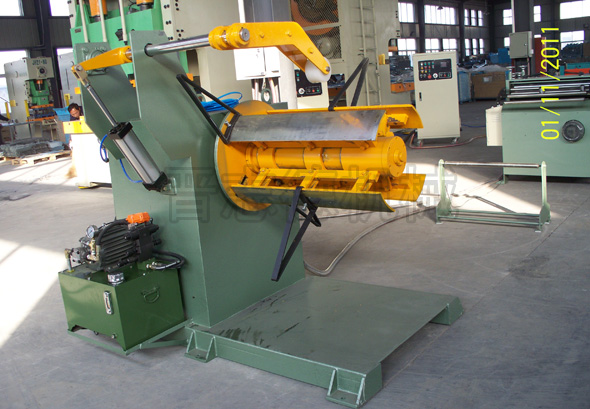

     重型材料架組成的剪切線
  晉志德重型材料架離合器工作原理:當材料架氣缸的活塞桿伸縮時,通過連接在活塞桿上的連桿帶動主軸轉動,主軸則帶動安裝在其上的一對連桿繞主軸擺動,從而使滾輪擺動,由于兩只滾輪分別卡在一只半離合器的兩個對應的槽內,則撥動該半離合器,使該半離合器在從動軸上滑動,這樣就時而與安裝在材料架主動軸上的半離合器牙嵌式地接合,時而又與其分開,當接合時則與材料架馬達主動軸相接通,從而實現由夾送軸夾送鋼板前進,帶動鋼卷開卷,則為主動送料,而當這兩個半離合器分開時,則為被動開卷。
  重型材料架加裝離合器后,能實現對板料的主動送料,對材料架的被動開卷功能,自動化程度高,提高了板料開卷整平剪切線生產效率,也降低了整條生產線的維護保養成本。
