重型材料架配油壓臺車方便上料

時間:2013-07-22 14:58 來源:http://m.shitanlife.com 作者: 晉志德機械

 重型材料架是成卷帶鋼沖壓生產中必不可少的設備,開卷前先要將帶鋼卷料放入重型材料架中。一般采用人工操作對中上料的方式,此方法雖然可行,但人為因素影響較大,效率低下,對中精度不高,并且操作者需要較長時間的培訓才能掌握上料技巧,而且存在不小的安全隱患,特別是料卷過重時,上料非常不便。
  此時可使用配油壓臺車的重型材料架進行自動化上料,其能自動判別卷料的直徑、寬度,自動化完成卷料的對中上料漲緊,具有效率高,對中精度好,并且操作者容易掌握的特點。

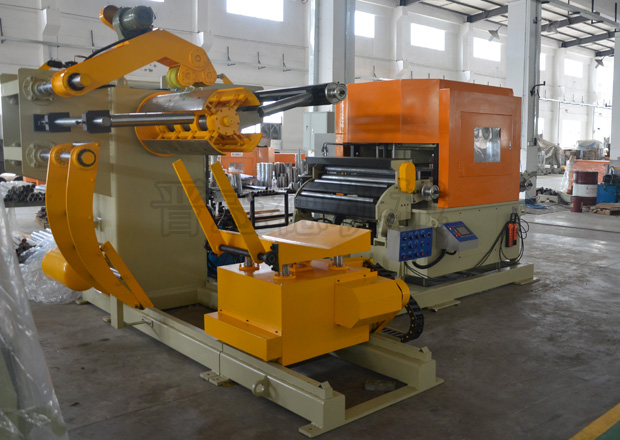

  配臺車重型材料架
  配油壓臺車的重型材料架的操作流程如下:
  1)接料:重型材料架油壓臺車由驅動電機帶動右移,當反射式光電傳感器C3信號有效時,記錄距離S值為S1;油壓臺車繼續右移,當反射式光電傳感器C3信號無效時,記錄距離S值為S2;則料卷寬度b=S2-Sl;油壓臺車左、右移動調整,當S=(S2+Sl)/2+L3時停止,頂升油缸帶動托料盤上升,將料卷從備料臺分離,油壓臺車左移。
  2)開卷主軸對中:當S=L1_L2時,停止移動;頂升油缸上升,當品質可靠對射式光電傳感器C1信號有效時,記錄高度h值為hl,求出料卷高度D1=H1+H0_hl,當料卷較小時,用第二對射式光電傳感器C2,H2代替H1;當料卷上下高度中心與重型材料架主軸中心重合時:H=h+Dl/2-H0,根據前式調整頂升油缸,使之上下中心高度一致。
  3)開卷中心對中:油壓臺車繼續左移,當S=L0_L2時停止;重型材料架中心對中完畢。
  4)復位:重型材料架頂升油缸降至低位,油壓臺車右移至原始位,等待下一次上料。
