滾輪送料機使用流程

時間:2013-10-14 16:52 來源:http://m.shitanlife.com 作者: 晉志德機械

 滾輪送料機安裝好后,實際使用流程如下:
  1、放料過程:將被加工材料放到晉志德滾輪送料機托料架上,通過上抬放松把手手動將材料引入上、下送料滾輪之間,送入模具里。托料架確保了滾輪送料機送料的平穩,材料不發生偏斜。
  2、調整過程:a.根據材料的寬度調整導料輪,導料輪是安裝在托料架上的兩個滑塊,它根據材料的寬度進行調整。滑動塊上有兩個頂絲,頂絲擰緊后,滑動塊就固定在軸上,材料在兩個滑塊之間運行。b.根據材料的厚度調整料厚調整盤,料厚調整盤是一個偏心軸,其上手柄,手柄與偏心軸連在一起,手柄的左右擺動,帶動偏心軸轉動,上、下送料滾輪之間的距離也隨著增大或縮小,達到調節作用。c.根據模具的步距調整晉志德滾輪送料機可調拉桿的半徑。可調拉桿由拉桿和偏心盤組成。偏心盤與輸出軸連接,輸出軸轉動帶偏心盤轉動,拉桿的一端安裝在偏心盤上并且可以在其上面左右移動,它距輸出軸軸心的距離小,則拉桿的旋轉半徑小,模具的步距小,反之則大。拉桿的另一端與搖臂連接,帶動送料機上、下送料滾輪將材料送入模具里。

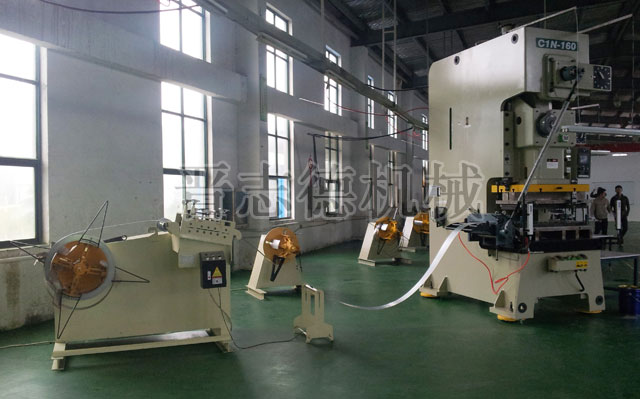

  使用中的滾輪送料機
  3、滾輪送料機工作過程:
  沖床滑塊向下運動,帶動輸出軸逆時針轉動,可調拉桿向下運動,使搖臂向下運動,帶動齒輪做順時針轉動,由于軸承是單向軸承,所以此時送料滾輪和不旋轉。滑塊在做向下運動時放松支架將培林壓緊,使得送料機放松螺桿帶動放松裝置以放松軸為軸心向上抬起,它的目的是將繃緊的材料放松,因為此時滑塊向下運動正是模具閉合沖料時,模具此時已經將材料壓緊,所以模具導正銷正好插入導正孔中,材料放松裝置就起到作用了。
  沖床滑塊向上運動,帶動輸出軸順時針轉動,可調拉桿向上運動,使搖臂向上運動,帶動齒輪做逆時針轉動,由于軸承是單向軸承,所以此時它帶動上、下送料滾輪做相對旋轉,將材料送入模具里。滑塊在做向上運動時送料機放松支架脫離培林,使得放松裝置恢復原位,因為此時滑塊向上運動正是模具打開時,此時材料按照設定的步距進行移動。
  如此,隨著沖床滑塊的往復運動,滾輪送料機自動送料的動作也隨之往復進行。
