端子光控收料機搭配存儲器的操作流程

時間:2012-10-26 10:30 來源:http://m.shitanlife.com 作者: 晉志德機械

 在高速沖壓生產過程中,為了確保在沖床不停機狀態下完成收料機的換盤,在端子收料機與沖床之間需搭配存儲器,在收料機換盤時,先由存儲器儲存端子,然后在換盤結束后,再釋放端子,從而提高生產效率,降低人工成本。
  這種全自動高速沖壓生產線收料部分由感應架、存儲器和端子光控收料機組成。
  光控收料機配存儲器,高速沖壓生產線
  感應架主要有五個光電和兩根感應桿組成,主要是給變頻器信用,起變速作用。
  存儲器主要有4個導料滾筒和調速馬達構成,主要作用是存儲端子,提高工作效率。
  端子光控收料機采用光電追蹤器自動變速收料。
  端子光控收料機搭配存儲器的操作流程:

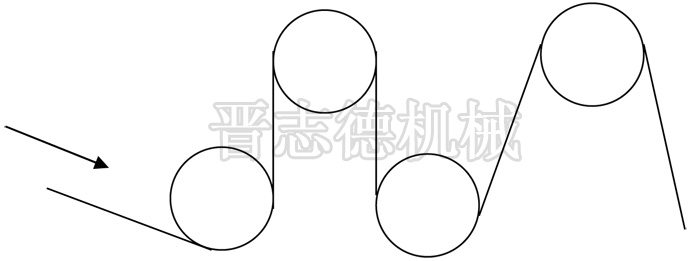

  1、先將沖床打出來的端子手工牽引經過感應架,繞過存儲器,進入收料機。存儲器的端子纏繞方法如下圖所示:
  存儲器端子纏繞,收料機纏繞端子
  2、如啟動上盤,請先將轉換開關置于上盤位置,采用寸動,將端子和紙帶收取一段,同時將感應架上的旋鈕處于自動位置。
  3、啟動收料機,開始收料。
  4、當計數數量到或者上盤收滿,請將轉換開關置于下盤,同時將端子剪斷并連接至下盤收料盤,然后啟動收料機,再次收料開始。
  5、按上面操作進行。
  整個操作流程:啟動沖床,將端子穿過感應架,繞過存儲器,在收料機上接上端子,啟動收料機﹔當收料滿盤時,扳動轉換開關,同時剪斷端子(此時存儲器上升,沖床不停機),接上另一盤端子后,啟動收料機(此時存儲器下降),來回循環。
  操作時的特別注意事項:
  1、端子光控收料機采用多段變速收料,如沖床速度較快或較慢,請適當調整變頻器的多段頻率(P10.P11.P17.P18.P19.P20. P21. P22.P23)。當前設置(收料機參數P0=01,P1=02,P10=1.5,P11=1.5,P46=24,多段設置P17=10(低速),P18.P19=15(中速),P20.P21.P22.P23=20(高速);存儲器參數P0=01,P1=02,P10=1.5,P11=1.5,P23.P21=8(低速),P22=12(中速),P20=18(高速))。
  2、由于采用光電傳感器,其敏感性與端子的厚度和厚度有關聯,故端子光控收料機不適合厚度較薄的材料。
  3、在開始自動運轉時,第二個光電(由上往下)需要感應到端子,多段變速才能起到作用。
  4、檢查計數器的設定數目,具體請詳見晉志德端子收料機說明書。
  5、內部感應電壓為DC12V。
  6、搭配存儲器使用時,由于采用多段變速送料,所以面板的速度調整旋鈕不起作用 (當收料機單使用時,調整旋鈕起作用)。
