新款精密伺服氣動夾式送料機
隨著沖壓、航天、3C等高精密行業自動化快速發展，對于自動送料機的要求也越來越高。傳統送料機只有滾筒式送料機(滾輪送料機、NC送料機均屬這類型)和氣動式送料機兩大類型。滾筒式送料機由于鋼輥硬度高，在夾送材料時會使所送材料的表面產生不同程度的壓痕，不能滿足表面要求高的材料的送料。如果將鋼輥改為包膠輥又會降低送料精度。所以該類型送料已越來越不能滿足材料表面要求高的現代精密沖壓、航天、3C行業的要求。另外一種氣動式送料機，雖然對所送材料表面不會產生損傷，但由于其送料速度取決于氣缸的運行速度，其送料方式是單方向夾料送料，反行程空運行不能送料，所以送料速度慢，氣動式送料機的送料長度只能靠氣缸的單向行程來保證，一來送料長度調節不方便，影響工作效率，二來送料精度低、穩定性差。它這種類型的送料機也正逐步被要求高、速度快的沖壓、航天，3C等行業淘汰。
如何滿足現代沖壓、航天、3C等精密行業的高精度、高穩定性、而且材料表面無劃傷、可快速調節送料長度的定長或有規律變長的自動高速送料，成為是沖床周邊自動化行業急待解決的難題。
根據客戶這一實際需求，晉志德機械為客戶開發了一種精密伺服氣動夾式送料機，使其能滿足高精度、高效率、高穩定性、且對材料無任何劃傷的可快速調節送料步距的自動高速送料。

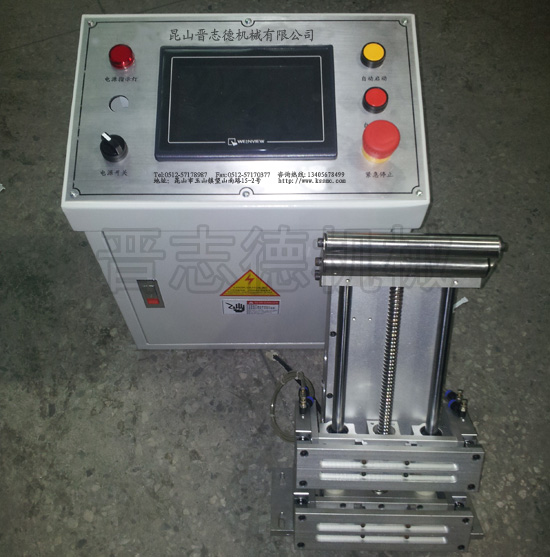

晉志德精密伺服氣動夾式送料機由電控箱、伺服馬達、減速裝置、氣動夾料裝置、往復送料裝置、進料滾筒、擋料裝置、機架組成。在機架的底部裝有伺服馬達，伺服馬達通過減速裝置帶動二根齒條產生直線往復相對運動，二套往復送料裝置同二根齒條聯結，二套氣動夾料裝置分別同二套往復送料裝置相連，在齒條的帶動下二套往復送料裝置二套氣動夾料裝置一起隨齒條作相對運動，為保證材料進出順利并對應不同規格的材料寬度，在入料口處設置了進料滾筒、擋料裝置。
精密伺服氣動夾式送料機動作控制方式：為實現其正行程、反行程都可以向同一個方向連續送料，在控制方面對氣動夾料裝置要求二套夾料動作剛好反向，即當一套氣動夾料裝置處于一次切換，以實現其正行程、反行程都可以朝一個方向連續送料，可保證高速、穩定、表面無任何損傷的送料以滿足自動化的送料要求。
晉志德精密伺服氣動夾式送料機優勢說明：
1、由于采用了夾式送料方式，夾子表面采用軟性材料，使材料表面不會產生任何劃傷。
2、由于該氣動夾式送料機是通過伺服馬達的閉環控制系統，提高了送料可控制性，確保了送料的精度。
3、針對目前氣動式送料方式只能是氣缸控制的單方向送料，反行程是空運行的缺點，加裝了伺服馬達控制的往復式送料裝置，使其正行程、反行程都可以向同一個方向單次或多次連續送料，速度是目前空氣送料機的幾倍，滿足了高速及穩定的自動化送料要求。
4、精密伺服氣動夾式送料機在氣路上研發了專用氣缸，克服了空氣送料機上的采用一般的氣缸而造成的體積大、笨重帶來的高速送料產生的慣性力影響送料精度的問題，整機結構布局上更為科學、合理，機型小、重量輕便于移動，美觀實用。
