氣動式NC送料機機頭結構

時間:2013-01-08 08:42 來源:http://m.shitanlife.com 作者: 晉志德機械

 沖床是一種常用的沖壓生產設備,以前使用時,送料通常采用人工送料方式,造成了效率低、安全性差,為此,沖床周邊設備生產廠家設計制造了各種形式的送料機械(常用的有空氣送料機、滾輪送料機和NC送料機)來代替人工給沖床送料,由此大幅提升了沖壓生產的效率和安全性。沖床用料一般需要是平整的板材,卷材需通過整平后消除內應力才能使用,整平后板材由送料機送入沖床進行沖壓加工,但現有的空氣送料機、滾輪送料機,因其結構復雜,調節不變,送料精度差,功能較單一,且與沖床的配合性能較差,逐步被NC送料機所取代,特別是氣動式NC送料機因其無需在沖床滑塊上安裝放松打桿,因此不受搭配設備所限制,成為沖壓行業的主流送料設備。
  氣動式NC送料機使用壓料彈簧壓緊送料、電磁閥控制氣缸放松的結構,由兩組沖床凸輪分別發出送料與放松信號給電磁閥,由電磁閥控制氣缸的夾緊與放松,由伺服馬達帶動送料機的運轉,達到夾緊時送料,放松時不送料的目的,使送料機與沖床沖壓緊密配合,確保精度高且穩定。

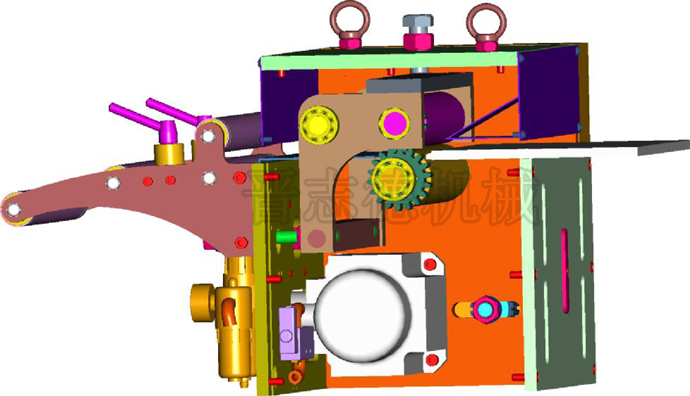

  NC送料機內部結構
  上圖為氣動式NC送料機機頭結構示意圖,機頭內活動的裝有上滾筒座,上滾筒裝配在上滾筒座內,而下滾筒則固定于機身上,機身側板下部裝配有伺服馬達(晉志德NC送料機均為安川伺服馬達),送料時啟動,不送料時停止,伺服馬達通過同步帶輪帶動下滾筒運轉,下滾筒與上滾筒之間通過齒輪傳動連接,在機頭背板裝有氣缸,此氣缸的活塞桿穿過機身背板與上滾筒座固定連接,在上滾筒座兩端下部連接有壓料彈簧,通過壓料彈簧作用,帶動裝配在上滾筒座上的上滾筒向下滾筒移動并可夾緊材料。同時在機身內還配有電磁閥,電磁閥與氣缸管路連接,從而實現氣缸工作時的正常換向,為使材料能平穩進出上滾筒和下滾筒,上滾筒和下滾筒的入料端設置有托料輥,托料輥固定在機身上,出料端設置有出料托板,出料托板固定在機身上,為避免板材在進入上滾筒和下滾筒時發生偏移,機身上位于上、下滾筒和入料筒之間具有滑槽,滑槽內裝配有可起定位作用的擋料輪,可根據材料寬度的不同調節擋料輪間的距離。

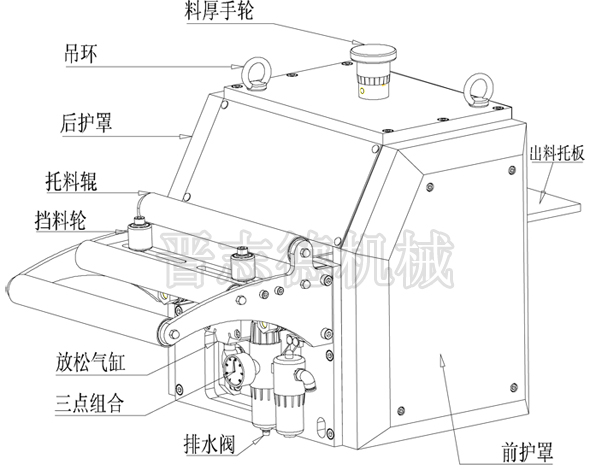

  氣動NC送料機結構示意圖
  氣動式NC送料機配合沖床工作時,送料和放松的信號由沖床發出,送料機的控制系統接收到信號后,通過電磁閥的作用,控制氣缸的運動,當沖床輪座下拉,上滾筒與下滾筒夾緊材料,同時伺服馬達啟動,將所需材料送至沖床,沖床開始沖壓時,沖床發出信號,氣缸換向向前運動,由于氣缸力遠大于彈簧力,上滾筒與下滾筒分離脫開,伺服馬達停止,送料機處于放松狀態,依次循環動作。因此放松點位準確,精度能達到±0.02mm,故障率低,穩定性佳,是沖壓生產的選送料設備。
