空氣送料機工作原理

時間:2013-01-16 11:02 來源:http://m.shitanlife.com 作者: 晉志德機械

 空氣送料機實際裝配時,主體的一端固定在沖床滑塊一側的工作臺上,主體上配有浮動桿,浮動桿上方設置有與沖床滑塊一端固定的引導板,引導板在沖床滑塊上下往復運動的帶動下對浮動桿壓緊或釋放。

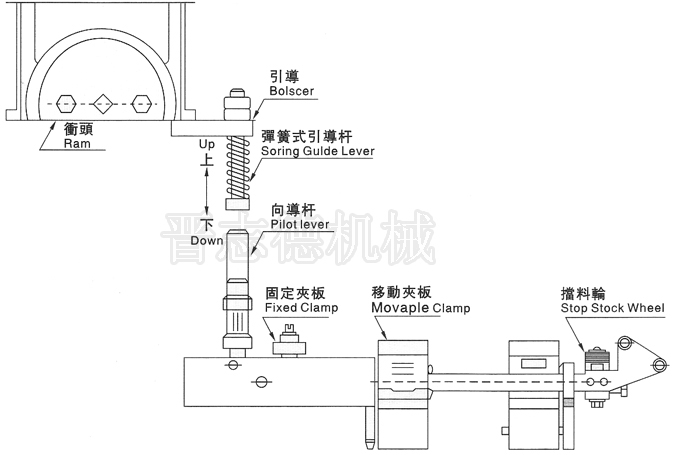

  空氣送料機安裝示意圖
  空氣送料機使用時材料先由進料滾筒入料,依次經過擋料輪、活動夾板和固定夾板并被放置在沖床滑塊一側的工作臺上,以便沖床滑塊對其沖壓;適當調節擋料輪,使材料進行定位。初始狀態下,活動夾板位于靠近定位擋板的一側,材料分別穿過品質可靠活動夾板與第二活動夾板之間和品質可靠固定夾板與第二固定夾板之間;啟動沖床,沖床滑塊開始向下沖壓,并帶動引導板一起向下運動,引導板壓緊浮動桿并產生向下壓力,浮動桿將壓力信號傳輸至時間繼電器,時間繼電器先控制升降氣缸帶動品質可靠活動夾板向下運動,夾緊材料并使其隨活動夾板共同運動;時間繼電器再控制伸縮氣缸帶動第二活動夾板向底座方向運動,進而帶動了材料向底座方向運動;品質可靠固定夾板和第二固定夾板進一步對材料夾緊,以防止其起皺而影響沖壓效果。沖床滑塊完成沖壓后,向上運動,并帶動引導板一起向上運動,引導板釋放浮動桿,此時浮動桿再次將釋放信號通過控制按鈕傳輸至時間繼電器,時間繼電器先控制升降氣缸帶動品質可靠活動夾板向上運動并回到初始位置,品質可靠活動夾板對材料呈釋放狀態;時間繼電器再控制伸縮氣缸帶動第二活動夾板向支架方向運動,回到初始位置,如此反復。
  由于空氣送料機連接有時間繼電器,因此控制升降氣缸和伸縮氣缸的接受信號會延遲一定的時間,引導板在釋放壓緊浮動桿的過程中,此裝置完成對材料的送料過程;引導板在壓緊釋放浮動桿的過程中,此裝置完成對驅動裝置的復位過程。定位擋板上設置有送料長度微調螺絲,可根據實際需要調節材料的送料過程;引導板在壓緊釋放浮動桿的過程中,此裝置完成對驅動裝置的復位過程。
  空氣送料機通過沖床滑塊上下往復運動對浮動桿的壓緊與釋放,使浮動桿將壓緊與釋放的信號傳輸至時間繼電器并使其控制驅動裝置,進而實現連續的自動送料,從而有效的替代了純手工送料,不僅避免了人員操作的種種弊端和不安全因素,同時大的降低了勞動強度,提高了安全系數,使生產效率有了顯的提高,由于自動送料可實現準確定位和等距離送料,因此在沖壓成型過程中可減少邊料的產生,不僅提高了材料的利用率,還節約了生產成本。
