偏擺NC送料機常用的兩種加工方法

時間:2013-04-12 08:15 來源:http://m.shitanlife.com 作者: 晉志德機械

 偏擺NC送料機是圓片下料生產時常用的自動化送料設備,它通過擺動平臺驅使送料機左右偏擺,讓圓片落料位置達到圓圓互切,大化的提高了材料的利用率。
  偏擺NC送料機加工過程
  為實現高效的落料沖壓,坐方式的送料方式的送料方向必須轉換為X-Y垂直軸坐標,才能實現多個圓圓圓相切,晉志德機械通過建立數學模型和公式(設NC送料機驅使帶料沿基礎長度方向的進退運動為X軸方向運動,擺動平臺驅使帶料進行的沿基礎寬度方向的擺動為Y軸方向運動,圓片落料的半徑為r),經過排樣運算實現了這種轉換,特為客戶設計出了S型和M型這兩種高效加工方法,達到了優化排樣的效果。

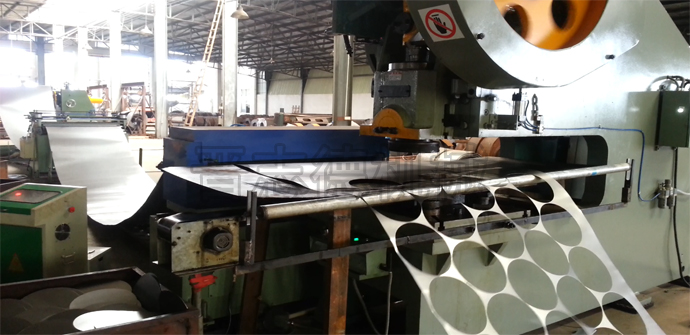

  小型偏擺NC送料機使用
  偏擺NC送料機S型圓片加工方法的步驟
  品質可靠行個圓片落料加工,通過NC送料機和擺動平臺驅使帶料運行至沖床模具的下方,以靠近帶料一側(設為A側)邊緣的形式加工出品質可靠個圓片落料,并設該圓片落料的坐標為(0,0);
  偏擺NC送料機偏擺方式
  b.品質可靠行圓片落料加工,保持帶料X軸的坐標不變,Y坐標每增加≥2r 距離時進行一次落料生產,直至切割到帶料另一側(設為B側)的邊緣,完成品質可靠行圓片落料加工;
  c.第二行個圓片落料加工,利用NC送料機驅使帶料在X軸上前進≥r,利用擺動平臺驅使帶料在Y軸上遞減≥r的距離,進行第二行個圓片落料的加工;
  d.第二行圓片落料加工,保持帶料X軸的坐標不變,Y坐標每遞減≥2r距離時進行一次落料生產,直至切割到帶料A側的邊緣,完成第二行圓片落料加工;
  偏擺NC送料機
  e.重復步驟a、b、c和d,直至圓片落料加工完畢。
  偏擺NC送料機M型圓片加工方法的步驟:
  品質可靠圓片落料加工,通過NC送料機和擺動平臺驅使帶料運行至沖床模具的下方,以靠近帶料一側(設為A側)邊緣的形式加工出品質可靠個圓片落料,并設該圓片落料的坐標為(0,0);
  b.后側圓片落料加工,X軸坐標相對于前一圓片落料的X軸坐標增加△X,△X≥r;Y軸坐標相對于前一圓片落料的Y軸坐標增加△Y,△Y≥r,利用沖床進行圓片落料加工;
  c.前側圓片落料加工,X軸坐標相對于前一圓片落料的X軸坐標減小△X,Y軸坐標相對于前一圓片落料的Y軸坐標增加△Y,利用沖床進行圓片落料加工;
  偏擺NC送料機控制面板
  d.重復步驟b和c,直至加工至帶料另一側(設為B側)的邊緣;
  e.重復步驟b和c,直至圓片落料加工完畢。
  選擇高效合適的加工方式,事關圓片下料的品質、材料利用率和客戶實際生產成本。專注于客戶的實際需求,從細節做起,晉志德機械為您提供佳的生產方案,讓您使用更省心更放心。
