NC送料機與沖床連線說明

時間:2012-06-25 10:00 來源:http://m.shitanlife.com 作者: 晉志德機械

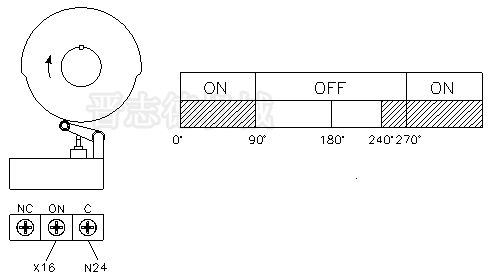

 1、沖床送料凸輪信號
  1) NC送料機送料開始信號的調整是由沖床旋轉凸輪來設定。
  2) 送料開始信號的時間,意思是沖床沖壓時從那一個角度開始送料。
  3) 本圖1-1例的送料信號以240°-90°設定開始。
  NC送料機送料信號

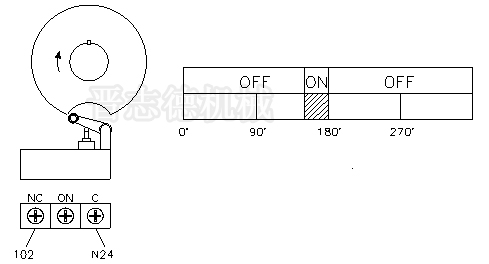

  2、自動放松凸輪開關
  1) 配合沖模調整NC送料機放松時間。
  2) 當沖床旋轉凸輪是凹形時,開關使用b接點,如圖1-2所示為放松裝置時序圖。
  NC送料機放松信號

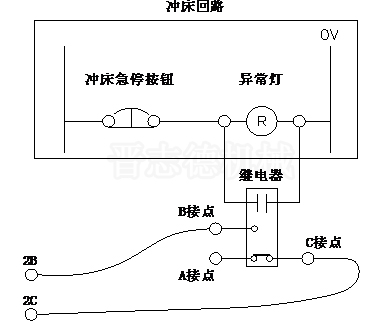

  3、NC送料機與沖床連動停止信號連線說明
  1)先須外加一個繼電器,并聯在沖床異常燈的電源側。
  2)將端子2B,2C連接于繼電器C共點上。
  NC送料機連動連線,連動停止信號連線

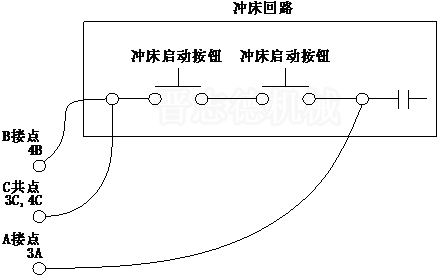

  4、NC送料機與沖床啟動信號連線說明
  ※NC送料機為主動控制模式
  1)將沖床操作箱上的操作開關切至安全一行程(單動)的位置。
  2)沖床動作一次。
  3)按下手動鈕,再按啟動鈕一次,使材料前進一行程長度。
  4)重復3、4步驟至動作很順暢為止。
  5)按自動鈕,再按啟動鈕。此時,送料機做一行程送料,料卷送料與沖床運動由送料機傳來的信號通知沖床做動作。
  NC送料機啟動連線,啟動信號連線
  5、NC送料機與沖床緊急停止連線
  1)沖床急停按鈕為長閉按點,將端子1B,1C串聯于沖床急停按鈕接線上。
  NC送料機緊急停止連線,緊急停止連線
