NC送料機的安裝

時間:2012-06-05 09:20 來源:http://m.shitanlife.com 作者: 晉志德機械

 1、根據送料方向要求,確定NC送料機安裝位置(大多數為沖床左側)

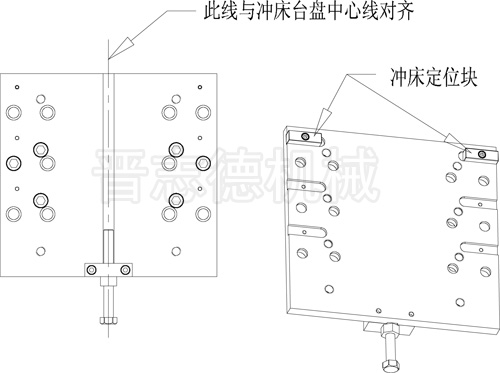

  2、將NC送料機固定板的沖床定位塊掛在沖床的工作臺上,注意固定板的中心線與沖床的臺盤中心線需對齊,然后在沖床臺盤上攻4個M14的螺紋,用內六角M14螺絲固定板鎖緊沖床臺面上。(如下圖)
  NC送料機固定板,NC定位塊
  3、擰松序號為1的螺母,把NC送料機吊起對正固定板,確定高度后,序號為2的螺桿擰至合適位置,后用六角M14螺絲和M14彈簧墊送料機固定在沖床臺盤側邊。(如下圖)
  NC送料機安裝圖
  4、安裝過程中,若NC送料機送料高度水平位置與沖模沖壓高度不一致,NC送料機滑板會有100mm左右的調整量可供調整。這時可將滑板上的兩個M14螺栓松開,調整固定于安裝板上的螺栓,此時即可調整送料機的送料高度,調整至合適位置,將螺絲鎖緊即可。
  5、沖床安裝模具時,務必確認模具側面與NC送料機滾輪方向垂直。若沖床沖壓薄料時托料板至下模之間若有一段距離,必須將導料裝置裝好,以不使材料彎曲為原則,且模具固定要與滾輪垂直,否則材料會偏斜,產生送料阻力,造成送距長短不一。
  6、根據客戶需求,于沖床合適部位安裝電控箱及接近開關,并檢測其運行是否正常。
  7、如NC送料機上有防銹油,請務必清除,并在注油部位加上潤滑油。
  8、本機使用電源線路請參考電氣回路圖裝配。
  9、特別注意:NC送料機必須做接地處理, 以避免發生觸電事件及電路防止干擾。
