空氣送料機是如何工作的呢？
空氣送料機作為早的自動化送料設備之一，因其價格低廉，在沖壓和拉伸行業還有著不小的市場。不少客戶在使用過程中，都會有疑問，那就是空氣送料機究竟是如何工作的呢？
要明白這個問題，我們先要了解空氣送料機的內部結構，空氣送料機其主要由主體、固定夾鉗、送料氣缸及移動夾鉗組成。其中主體具有送料平面，其與材料的輸送方向平行，材料在該送料平面上被輸送。固定夾鉗包括固定夾頭及具有固定氣缸軸的固定氣缸，固定夾頭固定于該固定氣缸軸，該固定氣缸軸與送料平面垂直，該固定夾鉗的夾緊力方向與送料平面垂直，即該固定夾鉗能夠從材料的上下兩面夾緊材料（即在材料厚度方向夾緊材料）。送料氣缸具有送料氣缸軸，該送料氣缸軸與移動夾鉗驅動連接，該送料氣缸軸與送料平面平行，從而能夠驅動該移動夾鉗在材料的輸送方向上直線移動。移動夾鉗包括移動夾頭及具有移動氣缸軸的移動氣缸，移動夾頭固定該移動氣缸軸，該移動氣缸軸與送料平面平行，該移動夾鉗的夾緊力方向與送料平面平行，即該移動夾鉗能夠從材料的左右兩面夾緊料帶（即在材料的寬度方向夾緊材料）。移動夾頭包括用于伸入材料的空隙并夾緊材料的頭部，該頭部具有厚度，且該頭部的形狀與材料的空隙形狀相適配，該形狀如由直線或曲線組成的三角形、喇叭形、等腰梯形等，或者其它口徑由外到內逐漸縮小的形狀。移動夾鉗的移動氣缸軸和移動夾頭均有兩個，兩個移動氣缸軸同軸線，每個移動氣缸軸固定一個移動夾頭。

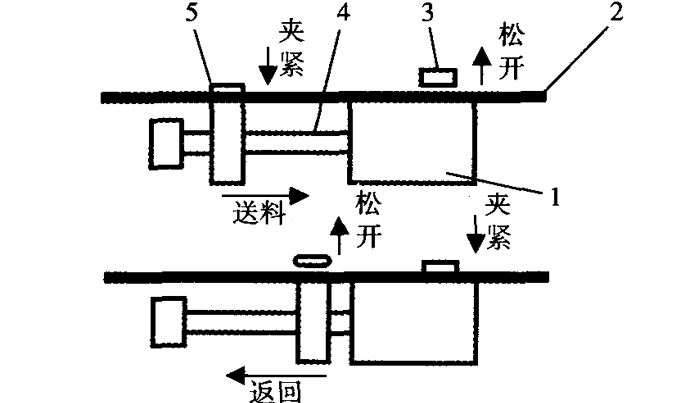

1.主體 2.材料 3.固定夾鉗 4.送料氣缸 5.移動夾鉗
空氣送料機的工作過程如下：當壓縮氣體進入送料機中時，通過內部氣路頂起換向閥，固定夾鉗松開（即固定夾頭離開材料），移動夾鉗伸進材料空隙夾緊材料（即移動夾頭的頭部伸入材料的空隙并夾緊材料），同時，送料氣缸前移送料（即送料氣缸帶著移動夾鉗和材料前移），當用于切斷材料的沖床下行至一定距離時，給換向閥一個回退信號，此時，固定夾鉗壓緊材料（即固定夾頭夾緊材料），移動夾鉗退出材料的空隙而松開材料（即移動夾頭的頭部退出材料的空隙），同時送料氣缸后移回退，為下一次送料做好準備；同時，沖床通過下死點完成沖壓動作，返回上升至一定行程時，放開先導閥，發出送料動作信號，則空氣送料機又轉入送料動作，材料前移，沖床滑塊循環“上升-下降-上升”的動作，則空氣送料機與之配合完成“送料-回退-送料”動作，完成沖壓過程中的自動送料。
