雙頭材料架在定轉子加工上的應用
傳統的馬達定轉子是靠成型的沖模沖片加工，再將成形鋼片疊加而成，耗材大且效率低。隨著沖壓行業朝著高效自動化方向發展，此種單沖加工方式已經逐步被使用卷料連續沖壓加工的新型工藝方法所替代，只是目前在定轉子連續沖壓加工過程中，放料開卷基本都是使用的是單頭材料架來進行的，雖然可以實現自動化連續生產，但一卷材料用完，中間需要很長的換料、重新調試時間，嚴重影響了整體生產效率。

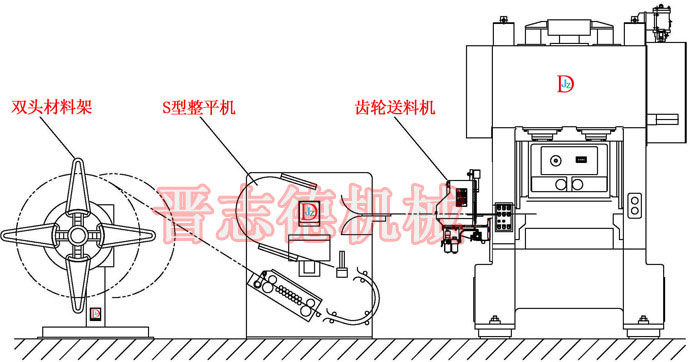

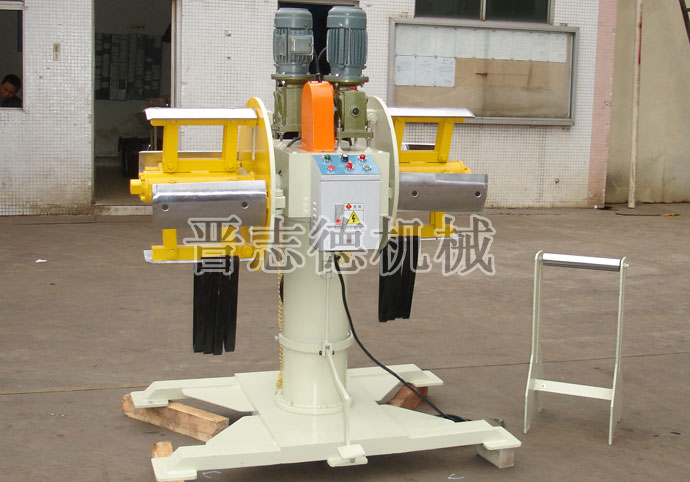

為了改變條形帶鋼沖齒卷繞疊加整形成為定轉子鐵心生產效率低的難題，晉志德機械在設計定轉子高速沖壓成型生產線時，采用了雙頭材料架代替了傳統單頭材料架，其有兩個操作工位，材料架一個操作工位在放料、開卷工作的同時，可對另一個操作工位的機頭進行上料，當開卷工位材料使用完后，材料架原地旋轉180度即可進行操作工位的快速互換，大大提高了單機工作效率，實現了高速沖壓生產線無間斷的運行，具有節省材料、提高生產效率的優點。
實際使用時，當高速沖床預先沖制的齒形帶料按齒朝外的方位送入由雙頭材料架導向上側板、托料瓦板和導向下側板組成的進料槽時，由于選擇合適的托料瓦板的厚度，使齒形帶料通過進料槽后保持平整；進入卷繞工序時，預先把切線位置前的一根驅動銷插入帶料的材料架齒槽內，啟動料架馬達，拉著帶料向前運動，然后各驅動銷依次在伸銷凸輪斜面的作用下插入并帶動齒形帶料向前做成形運動，當卷繞成形后的帶料到達卷繞出口時，在導片凸輪螺旋面的作用下，導出卷繞裝置并盤繞在材料架心軸上，成為卷鐵心片；這時材料架驅動銷在導片凸輪和彈簧的共同作用下退銷，使卷繞作業連續化，提高了工作效率。晉志德雙頭材料架，成形可靠，能夠保證齒形帶料平整，帶料運動順暢；由于托料瓦板的直徑大于鐵心成形結構內徑，能有效防止卷繞過程中驅動銷與齒形帶料之間的干涉，是定轉子生產制造過程中實用的放料、開卷設備。
