NC送料機與沖床聯動原理
NC伺服送料機是利用伺服馬達驅動-搭配沖床凸輪訊號，以伺服馬達提供與沖床同步的送料動作。因其具有操作簡便、送距調整容易，方便立進行調整與作動，不需沖床送料軸端即可安裝等優勢，所以已成為沖壓自動化生產中主流送料設備。
NC伺服送料機作動原理：
一個沖壓行程為滑塊位置由上死點開始，經過下死點后回到上死點結束。NC送料機則是利用沖壓過程中非加工時間，將料卷推送固定的進給節距，達到材料逐站沖壓的效果。

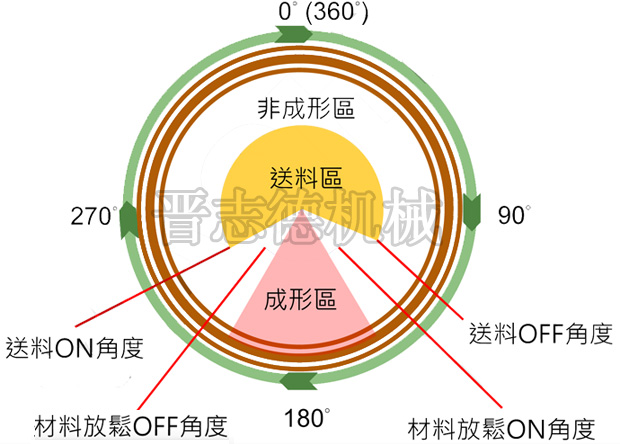

? 模具與材料接觸沖壓角度為成形區，其余為非成形區。
? NC送料機利用沖床凸輪角度設定，在非成形區將材料推送前進。
? 當模具沖壓材料時，由模具材料定位銷將材料定位固定，再利用沖床凸輪角度設定材料放松范圍，讓送料機做材料放松，以增加材料沖壓定位精度。
? 由于送料區與成形區互不干涉，所以可采用連續沖壓方式達到高效的產能。
NC伺服送料機可自由設定送料距離，送料距離與沖床SPM及送料角度設定有關，若有送料不及時，將緊急停止沖床與送料機。
NC送料機不但能夠快速、精準的供給與推送材料，更讓沖壓制程更安全與減少人力負擔。相關規格與配備：材料寬度、厚度、表面要求、送料之方向、高度、速度、材料放松方式、送料記憶庫、多段送料功能、材料末端檢知、偏擺送料等。
