三合一送料機拆卸和安裝

時間:2012-10-31 09:25 來源:http://m.shitanlife.com 作者: 晉志德機械

 三合一送料機主要由料架、整平和NC送料機組成,在出貨前已調試完成,各連接線及安裝正常,在機器運輸時,為方便運輸,可將機器拆卸成兩部分,料架一部分,整平和NC送料機頭一部分。今將拆卸和安裝介紹如下。
  三合一送料機拆卸要點:
  1、確定電源是否已拆除,以免造成不必要的人身傷害。
  2、主要拆裝的部件有:

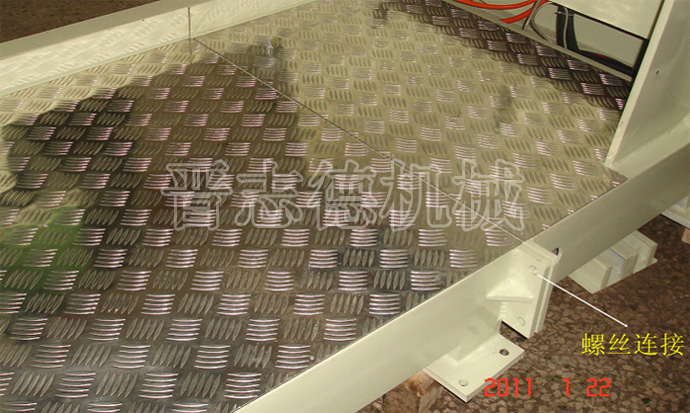

  ①圖(一)、是整體機架的連接部位,對齊平整后采用四個螺絲連接。

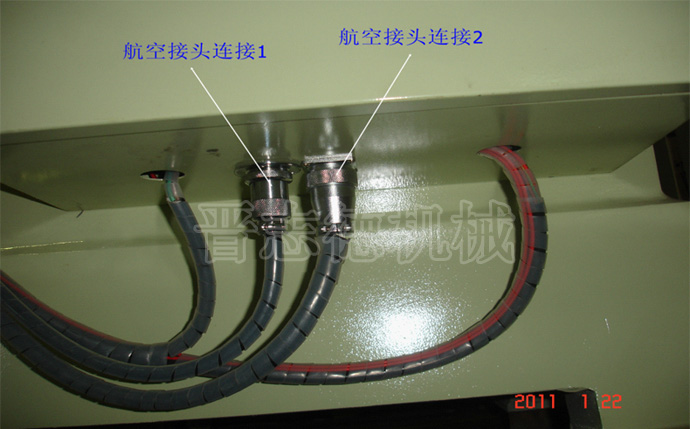

  ②圖(二)、當機架拆裝后,此航空接頭連接1、2會被移位,當機架重新定位安裝后,只需將此連接處的航空插頭對照原孔位安裝就好,簡單方便。

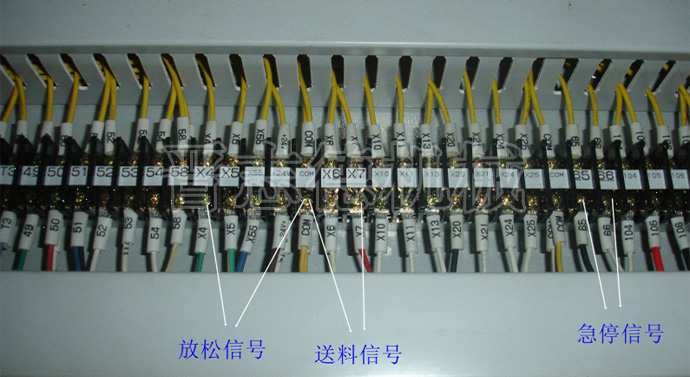

  ③安裝兩個自制的機械凸輪,并配合兩個近接開關(NPN-NO)。此兩個凸輪線連接NCSF送料機的送料信號(COM和X7)和放松信號(COM和X4)。此外本機臺還有兩個信號線(65,66)。此信號線為急停線,為送料機出現異常現象時輸出,得串聯連接至沖床急停信號。

  ④注意連接到小電箱(操作面板)的屏蔽線(有4根),千萬不能扯斷,同時連接到NC送料機的編碼器線也不可隨意拉扯。
  3、料架油壓站下面的線盒無須拆卸。
  4、拆卸完成后注意電線的保管,建議用膠紙纏好,機器各部分盡量避免擦傷和碰撞。
  三合一送料機安裝要點:
  1、機器運送至客戶工廠后,將機器排成一條線,兩段連接處用螺絲連接,注意高度一致,同時將機器中心線應與模具中心線調整一致。
  2、接線方面:將之前拆除的電線一對一連接( 根據號碼管數字),注意封板的前后安裝順序。提醒:由大電箱出來的4 根套管應一一對應由編碼器線插頭,脈沖線Y0,Y1,11,12,NC送料機馬達線和大套管線。
  3、將所有的電路安裝完成之后,請再檢查一遍是否安裝妥當、完整,確認后將機器封板安裝上。
  4、確定電箱控制面板電源開關在斷開狀態之后,接通電源(3相380V),打開電源開關,確認是否正常,如有異常立刻切斷電源。
  5、操作控制手柄,按(機架上升)或者(機架下降),將材料出料高度調整與模具持平。注意將NC送料機機架的螺絲松開,否則動作無效。(由三個限位開關,上面的限位開關為總控制,中間限位開關為上限位,下面限位開關為下限位。)
  6、后,將機器的送料和放松信號線接入沖床(三條線X7,X4,COM),同時根據需要將急停線也可以接入(兩條線65和66)。
  7、一切確認正常后,三合一送料機即可進入正常生產,注意安全,同時定期檢查和加注潤滑油。
