重型材料架自動化開停原理

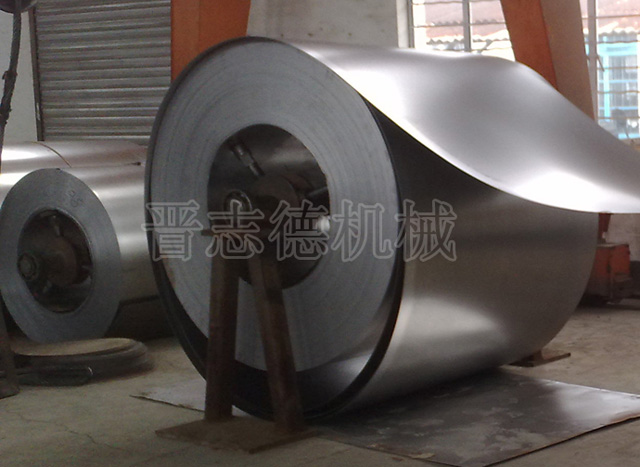

重型材料架作為目前沖壓行業使用多的立式放料開卷設備，再其出現前，有一種傳統放料架在市場上使用的十分廣泛，它的結構十分簡單，就是由一根橫穿卷料的鐵棍和兩個支撐鐵棍兩端的支架組成，這種簡易的放料方式雖也能實現放料、開卷之目的，只是換料復雜、調節繁瑣（料帶調水平復雜）而且易出現材料偏移、散料的現象，逐步被重型材料架所取代，這類客戶在選擇換用重型材料架時，常常有所疑惑，那就是重型材料架是不是能實現自動化開停，若能實現又是如何來控制的呢？

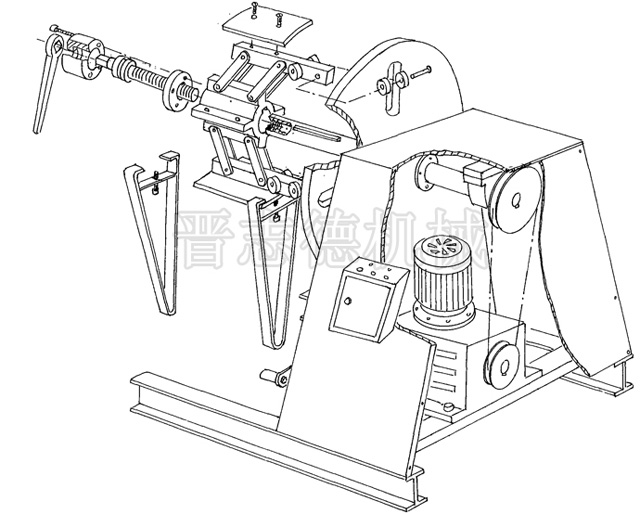

其實目前市場上常用的重型材料架都是有動力重型材料架，雖根據材料的寬度、重型不同有很多種型號可供選擇，但不管哪種型號其都是能在開卷時實現自動化開停的，當然要想對其開停原理有所認知先要對其結構有所了解：晉志德重型材料架其內部機體內設置的有馬達與減速機，其通過鏈條來傳動料架主軸來實現材料架的開卷工作，而馬達則是由設置在機身側邊的電控箱來控制其運行的，其電控箱的控制方式有手動與自動兩種控制方式，手動式則是按一下料架運轉一次，自動時則是由感應電路來控制料架的開停，而重型材料架的自動化運行也正是由這種感應電路來控制的。
重型材料架其均配有一個L型感應桿（材料寬度大則為立落地感應架，其工作原理完全相同），其以材料架機身做緣處理，并以電控箱內中間繼電器相連，由電箱內的變壓器為其輸送12V的感應電源，實際使用重型材料架時，材料架持續開卷使開卷后的板材在待料區內形成一個向下下垂的弧度，當弧度下垂到一定程度則與感應桿（架）接觸，此時因材料上的感應電壓使得中間繼電器的電路接通，其控制時間繼電器在延遲一段時間后將材料架馬達開關切斷，則馬達停轉，材料架停止開卷；當后續整平機繼續工作使待料區料弧上升離開感應桿（架）后則中間繼電器的電路跳轉，經過時間繼電器延遲跳轉后，材料架馬達電路重新接通，機臺就會繼續運行，如此來實現循環自動化控制。
