滾輪送料機步距的調節方法

時間:2014-04-28 14:32 來源:http://m.shitanlife.com 作者: 晉志德機械

 送料步距又被稱為送料長度,是指送料機單次向沖床模具輸送材料的距離,即單次送料材料的長度,它不僅是客戶選購送料機的關鍵要素,它的實際調節的準確度還會直接影響到沖壓產品的精度與品質,因此在實際使用中掌握送料機步距的調節方法十分重要。
  滾輪送料機的步距都是有大限額的,其機型的大步距是300mm,因此搭配滾輪送料機的沖床,大送料步距需在300mm以內,若出此限度推薦使用晉志德NC伺服送料機。而對單一具體的滾輪送料機而言,數字前兩位代表送料寬度,后一位或兩位代表送料長度,其型號就顯示了其大送料步距,像常用的RF-138、RF-1310其大送料步距即為80mm、100mm,在實際沖壓生產時,特別注意搭配的模具送料步距要求不能出此大限額。

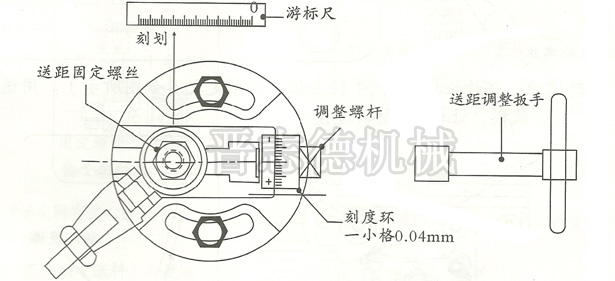

  在了解滾輪送料機送料步距限額,選購到合適的機型后,在實際使用過程中,根據搭配的沖床模具調整好送料步距這點也十分重要,滾輪送料機是依靠調整偏心距離來改變嚙合角來改變送料步距的,調整時先需把滾輪送料機偏心盤心軸的固定螺栓調松,然后轉松送距固定螺絲,后旋轉調整螺桿至其上的刻劃對準游尺上所需的送距即可。特別注意:調整時,先調游尺進行粗調,然后轉動刻度環進行精密微調(刻度環微調一小格0.04mm)。
     滾輪送料機步距調節
  晉志德滾輪送料機步距調節好后,還需對其進行實際的測試,以確保送距的正確、穩定,具體測試方法如下:

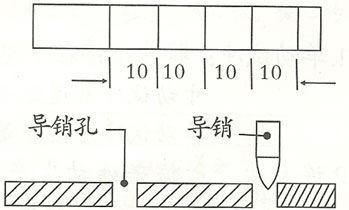

  1、將沖床開啟后停止至下死點位置,材料上劃一條線,回轉沖床再到下死點,材料上再劃一條線,如此重復數數次測量之,同所需要的步距做比較后再調節步距固定螺絲,達到所需步距為止。
              送料機步距測試
  2、將材料送入模具內,沖床寸動將導正孔沖壓后,再寸動至沖床過3 點,看導正銷和導正孔的位置測定之,直到導正銷和導正孔正對。
  3、檢測步距時,千萬不可用單動功能將沖床停在上死點測量,因為在上死點時,送料大約只送一半,而且每次停止位置皆不相同,步距無法測量,一定要過3點后再測量。

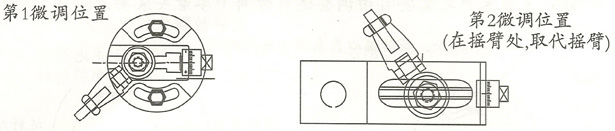

     滾輪送料機微調裝置
  4、若滾輪送料機搭配的沖床較大,另配有第二微調裝置時,偏心盤上品質可靠微調裝置(即刻度環微調)大約調至所須步距,精細微調由安裝原搖臂位置的第二微調裝置調整。
