油壓重型材料架升級與改進

時間:2014-11-29 09:13 來源:http://m.shitanlife.com 作者: 晉志德機械

 油壓重型材料架主要用重型料卷的放料、開卷,其將標準型材料架的手搖式擴張張緊方式改為油壓式張緊方式,大的降低了勞動強度,節省了上料時間,且大程度的確保了上料的安全性。
  目前市場上的油壓重型材料架都是以四連桿機構作卷筒的漲縮機構,采用一個旋轉油缸接頭和一個與之相配的專用旋轉油缸,以液壓作其動力,不過這種整體結構,旋轉油缸接頭和相配的專用旋轉油缸結構復雜,加工難度大,無通用件,導致油壓重型材料架成本高,同時由于旋轉油缸的轉動慣量大,增加了重型材料架功率消耗(卷取時),操作不便,且此種結構形式也必然決定了材料架后期存在泄漏點多的問題,增加了油壓重型材料架后續維護的工作量與成本。

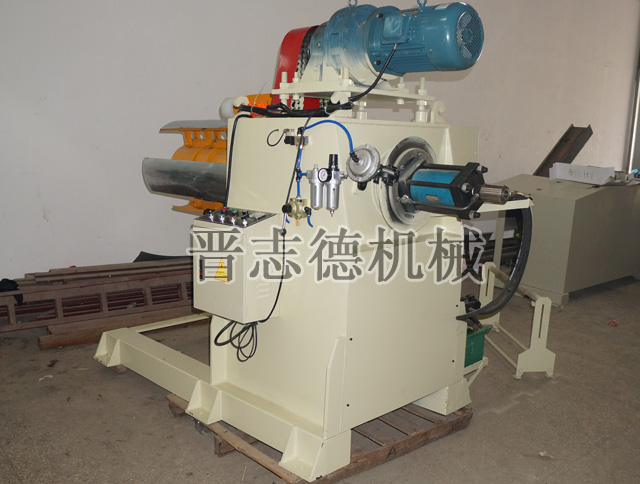

    油壓重型材料架擴張
  為從根本上解決這一問題,晉志德機械對傳統油壓重型材料架進行了升級改進,改進后的油壓重型材料架用液壓油缸與軸向位移聯軸器取代原系統中的旋轉油缸接頭和旋轉油缸,不僅降低了加工裝配難度而且確保了材料架的穩定性。新型油壓重型材料架在其工作時,油缸的活塞桿不會跟著空心軸旋轉,從而降低了材料架的轉動慣量,使其功率消耗下降,操作更為方便,也從根本上解決了漏油問題,使用維護更為簡便。
  晉志德新型油壓重型材料架上使用的軸向位移聯軸器,分左右兩部分,用螺栓螺母連接,軸向位移聯軸器包括旋轉半部的旋轉軸連接體、推力軸承、圓螺母、套墊、環形螺套,非旋轉軸連接體,推力軸承裝在拉桿的一端,用因螺母固定,并用環形螺套固定于旋轉軸連接體的內孔里,非旋轉軸連接體和活塞桿連接。油壓重型材料架上使用的軸向位移聯軸器具有如下特殊功能:即被連接的兩軸既可在油缸的推動下做軸向往復運動,同時其中一根軸可單作旋轉運動。

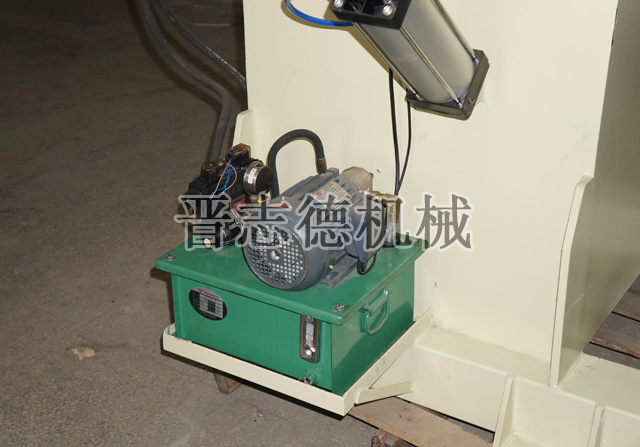

    材料架油壓站
  晉志德新型油壓重型材料架的工作方式如下:在油壓站壓力油的推動和電磁換向閥的作用下,活塞桿和與套筒相連的拉料作軸向往復運動,拉桿的軸向運動帶動四連桿機構和與之相連接的托料瓦板,使卷筒的直徑擴大或縮小,完成材料的放料與開卷工作。當卷筒在材料施動下(材料架)旋轉,或在電動機的拖動下(材料架)旋轉時由于軸向位移聯軸器內推力軸承的作用,油缸的活塞桿不跟著旋轉。
