NC伺服送料機調試步驟

發布時間:2017-06-14 08:35 出處:http://m.shitanlife.com 作者: 晉志德機械-原創

 在NC伺服送料機安裝完成或者換用新沖壓模具后,操作人員需對送料機進行一系列的調整操作,將之調整至搭配沖床模具使用的佳狀態,才能佳化的進行沖壓加工生產。NC伺服送料機調試具體項目與步驟具體如下:

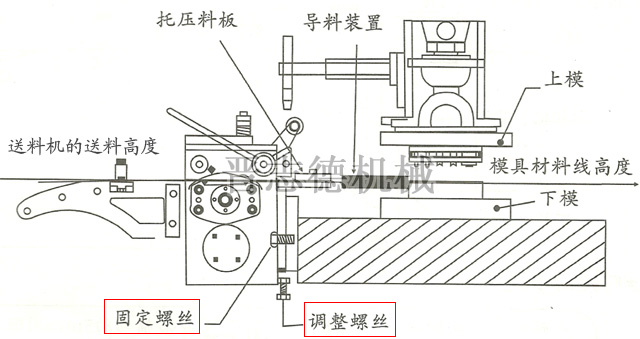

  1、伺服送料機送料高度調節:晉志德NC伺服送料機其送料高度都與模具的模具線高度相對應,可進行上下一定范圍的調節。當伺服送料機送料高度水平位置和模具下模高度不一致時,伺服送料機后面調整板會有一些調整量可供調整:
  伺服送料機送料高度調節
  先將送料機固定板上之外六角M16螺絲調松后;然后將送料機底部之螺絲帽松開,調整底部M16螺絲,則可改變送料水平位置,當順時針方向旋轉,則送料機降低,當逆時針方向旋轉,則送料機升高。將送料機出料高度調整與模具入料高度一致。

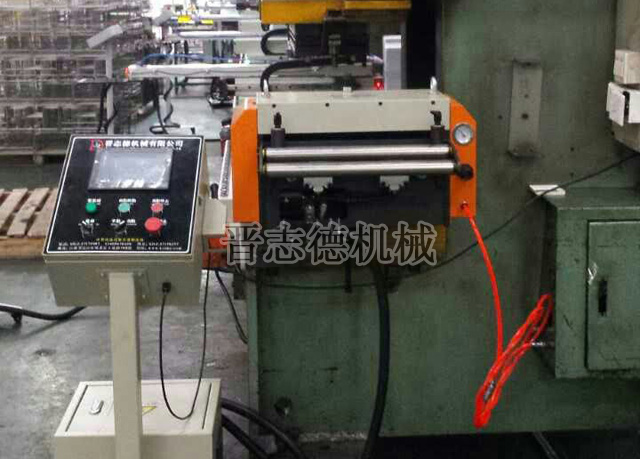

  2、伺服送料機壓料彈簧壓力調整:將伺服送料機上的彈簧壓緊力度作適當的調整(小款型伺服送料機壓料彈簧在正面,大款型壓料彈簧在頂端),調整至材料和滾輪不打滑即可。
  伺服送料機機壓料彈簧壓力調整
  調整時壓力需確保適當。伺服送料機壓料彈簧壓力若太高,則材料可能會有迂回或變形;伺服送料機壓料彈簧壓力若太低,送料滾輪會打滑以致造成無法準確的送料。若材料過窄或過軟,務必將夾緊氣缸氣管拔掉綁起,再將彈簧調至合適位置。

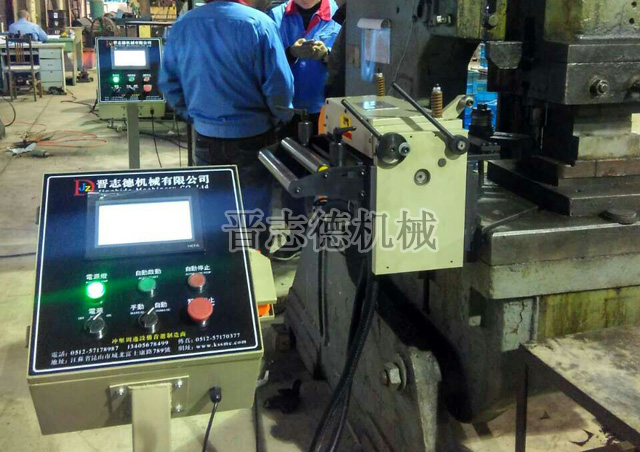

  3、伺服送料機擋料輪寬度調整:調整擋料輪寬度與材料匹配(晉志德伺服送料機標配為提升式擋料輪調節十分簡單),先將擋料輪螺絲旋轉放松,把NC伺服送料機上滾筒放松,將材料從滾筒之間放進模具(盡量放置滾筒中間),將擋料輪移動至材料兩邊后,約留0.2mm間隙,再鎖緊螺絲。擋好后用手抽動材料應很輕松為宜。
  伺服送料機擋料寬度調整

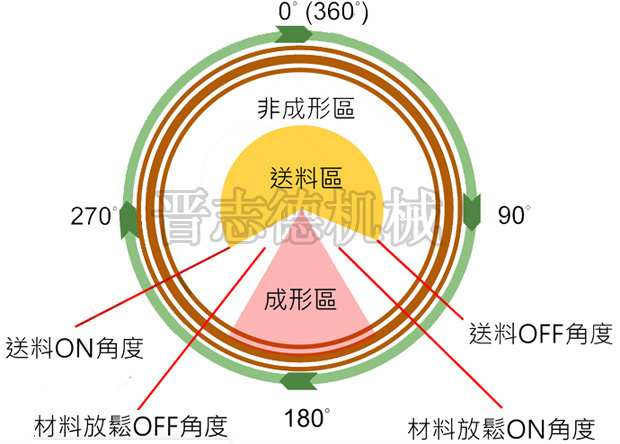

  4、伺服送料機送料開始信號調整:機臺配置有送料信號線和放松信號線,請按配置《晉志德機械機械電氣回路圖》查出并連接。送料開始信號的調整是由沖床轉盤的凸輪來設定,意思是沖床動作中的上模具與下模具完全脫離時開始送料,在上模具與下模具閉合前停止送料。送料信號跟送料角度也有密切關系。一般送料信號以270度~90度設定送料。
  伺服送料機送料開始信號調整
  5、伺服送料機放松角度調整:NC伺服送料機配合沖模調整放松時間。當上模具導針插到材料時開啟放松,當上模具導針離開材料前停止放松。如圖所示為放松裝置時序圖:
  6、伺服送料機調整注意事項:
  為保護工作人員在操作晉志德伺服送料機上之安全,所以操作者必須遵守以下事項:
  1)若須終止工作或做某部份裝置之調整,務必先關掉伺服送料機電源。
  2)若檢查或修理氣壓裝置,務必先停止空壓機并除去殘余的空氣。
  3)若檢查調整伺服送料機電磁、壓力裝置、起動器等等,務必由專業人員去執行。
  7、調整配套設備:啟動生產線配套其它設備,如材料架開卷機,材料整平機等,將卷料帶放出。檢查其功能與伺服送料機速度是否匹配。

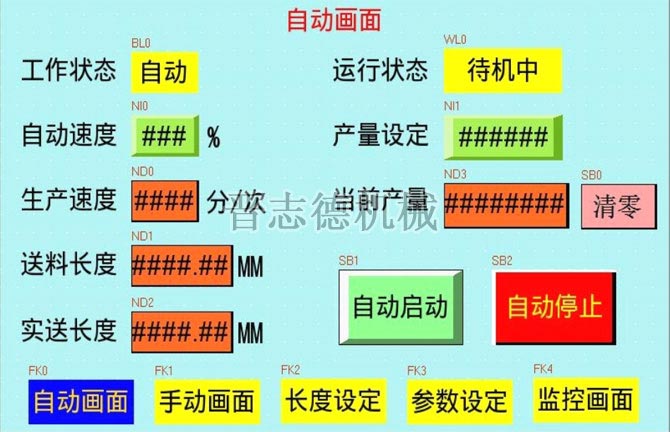

  8、設定伺服送料機參數:在伺服送料機觸摸屏設定好所有參數(晉志德伺服送料機標配為7寸威綸觸摸屏),按實際送料步距設定送料長度,送料速度可根據沖床速度進行調整,不宜過慢或過快。可根據生產訂單數量進行計數設定,只要計數到達設定數量,送料機會自動停機報警。
  伺服送料機操作設定
  9、運行試機:將沖床調至單沖狀態,使用配備的立手柄操作確認晉志德伺服送料機送料步距無誤,且送料時間及放松時間均正常,便可啟動送料機自動功能,實現自動化送料生產!
