高速滾輪送料機的運轉與使用

時間:2016-07-11 09:16 來源:http://m.shitanlife.com 作者: 晉志德機械

 高速滾輪送料機是晉志德機械針對空氣送料機送料速度慢、精度差、保養復雜等不足而研發生產的第二代送料機,相比空氣送料機而言,高速滾輪送料機具有無能耗、振動小、精度高、速度快、滾筒式夾送不會劃傷加工料、故障率低等優勢,也是目前搭配沖床自動化送料使用多的機型。

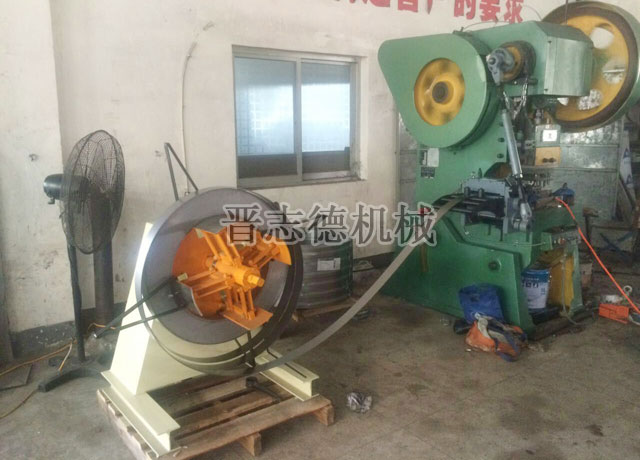

    滾輪送料機配傳統沖床
  晉志德高速滾輪送料機在偏心盤上設有兩個對稱的圓弧狀空心槽,通過鎖入螺釘將偏心盤通過偏心盤固定座鎖固在沖床的輸出軸上,沖床輸出軸轉動會帶動偏心盤轉動;可調式拉桿通過十字接頭(右牙)固定在偏心盤上,屬三段式結構,內部設有條形滑道,此條形滑道垂直于兩個空心槽中心點的連線,拉桿調節螺釘以軸的形式將調節環的一端鎖于條形滑道內,調節環另一端通過內螺紋連接拉桿,拉桿的另一端通過十字接頭(左牙)與搖臂連接,搖臂在與連接傳動軸相連,而拉桿則繞搖臂上的傳動軸轉動,再由傳動軸驅動單向裝置;單向裝置與下輪一端嚙合,下輪另一端與上輪嚙合,上輪和下輪上設有平滑的滾柱,加工料被夾緊在兩個滾柱間。

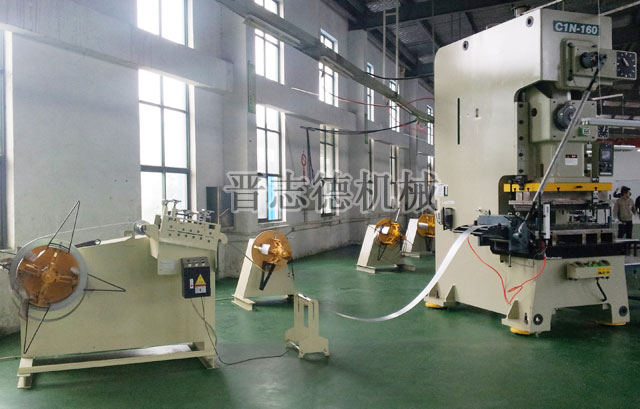

    滾輪送料機配精密沖床
  當沖床的滑塊處于上死點時,使晉志德高速滾輪送料機內的條形滑道與拉桿垂直,滑塊下降,拉桿被拉動,拉桿帶動單向裝置,單向裝置帶動上輪和下輪轉動,板材被步進化送入沖床模具內。
  當沖床的滑塊處于下死點時,晉志德高速滾輪送料機內的條形滑道與拉桿處于一條直線,此時偏心盤轉動拉桿不會帶動單向裝置,即,板材與滑塊接觸時,板材的前移速度為0。

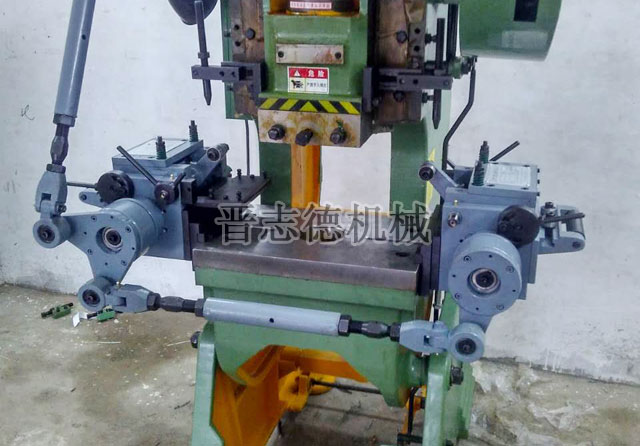

    一送一拉式滾輪送料機
  板材的前移速度呈正弦波,速度為0時滑塊沖壓板材,調整調節螺釘在空心槽的位置,可以調整偏心盤的偏心度,調整調節環的旋轉度可以調整拉桿的長度,使得滾輪送料機適應不同的加工要求。
