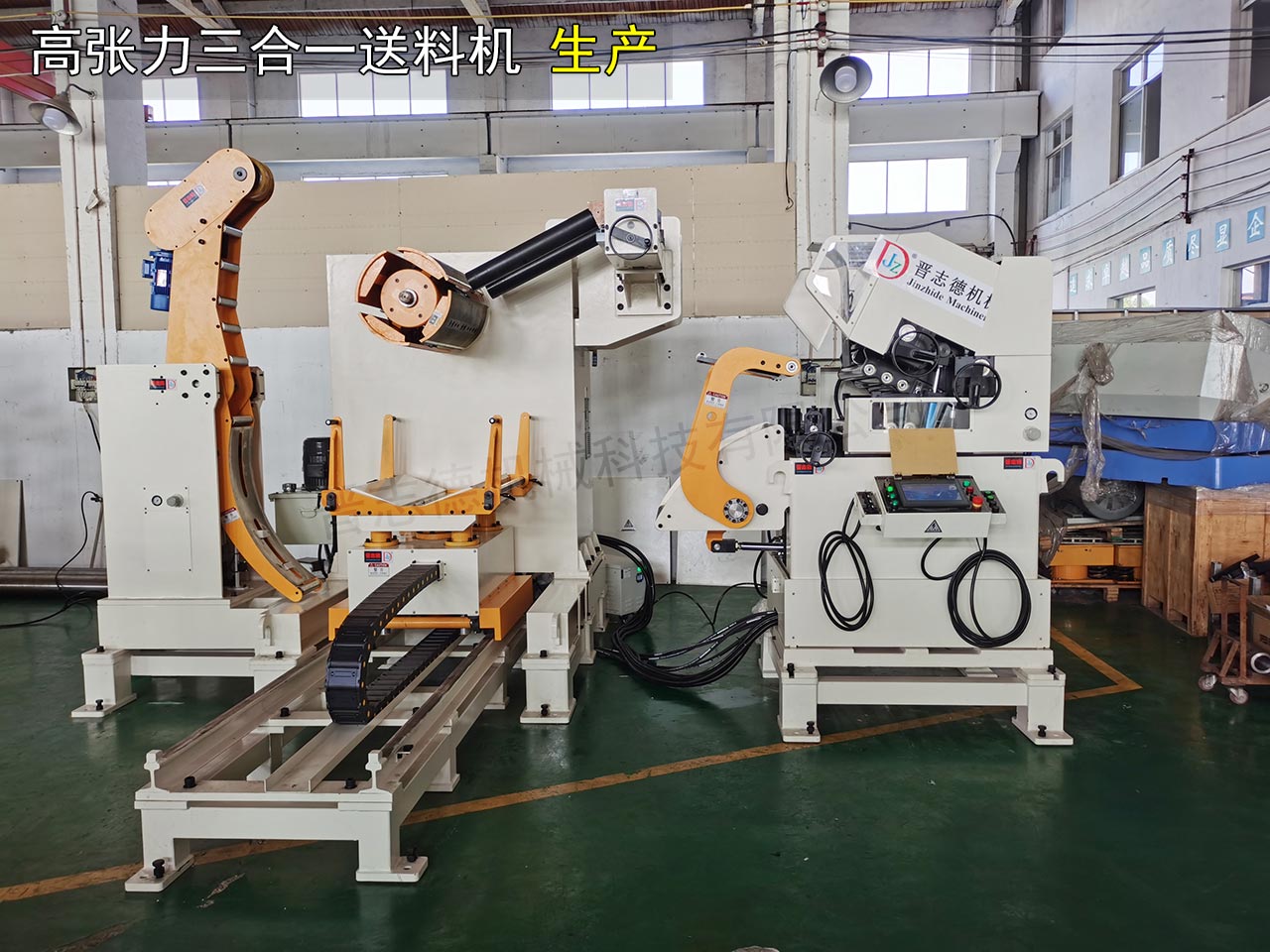

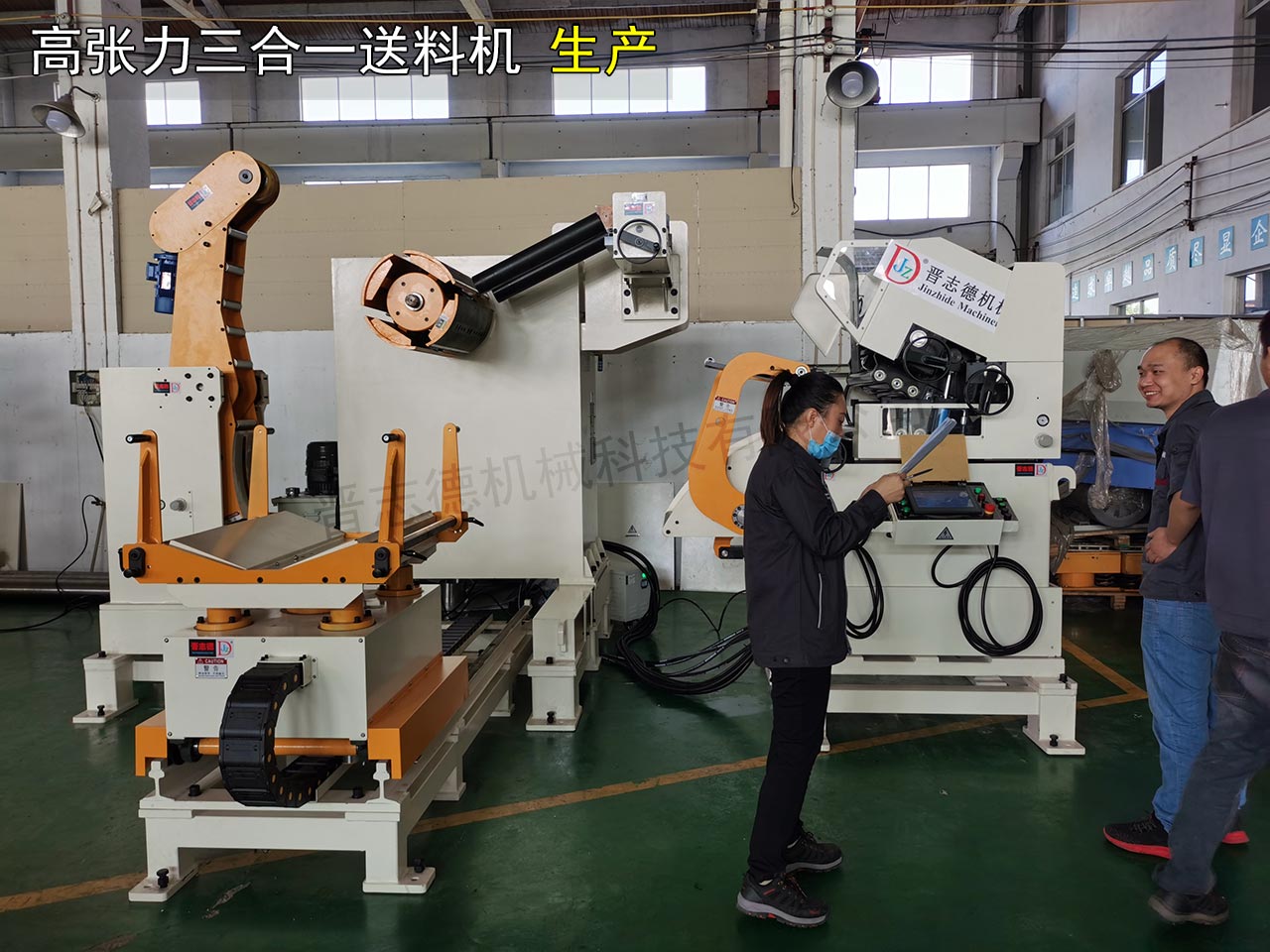

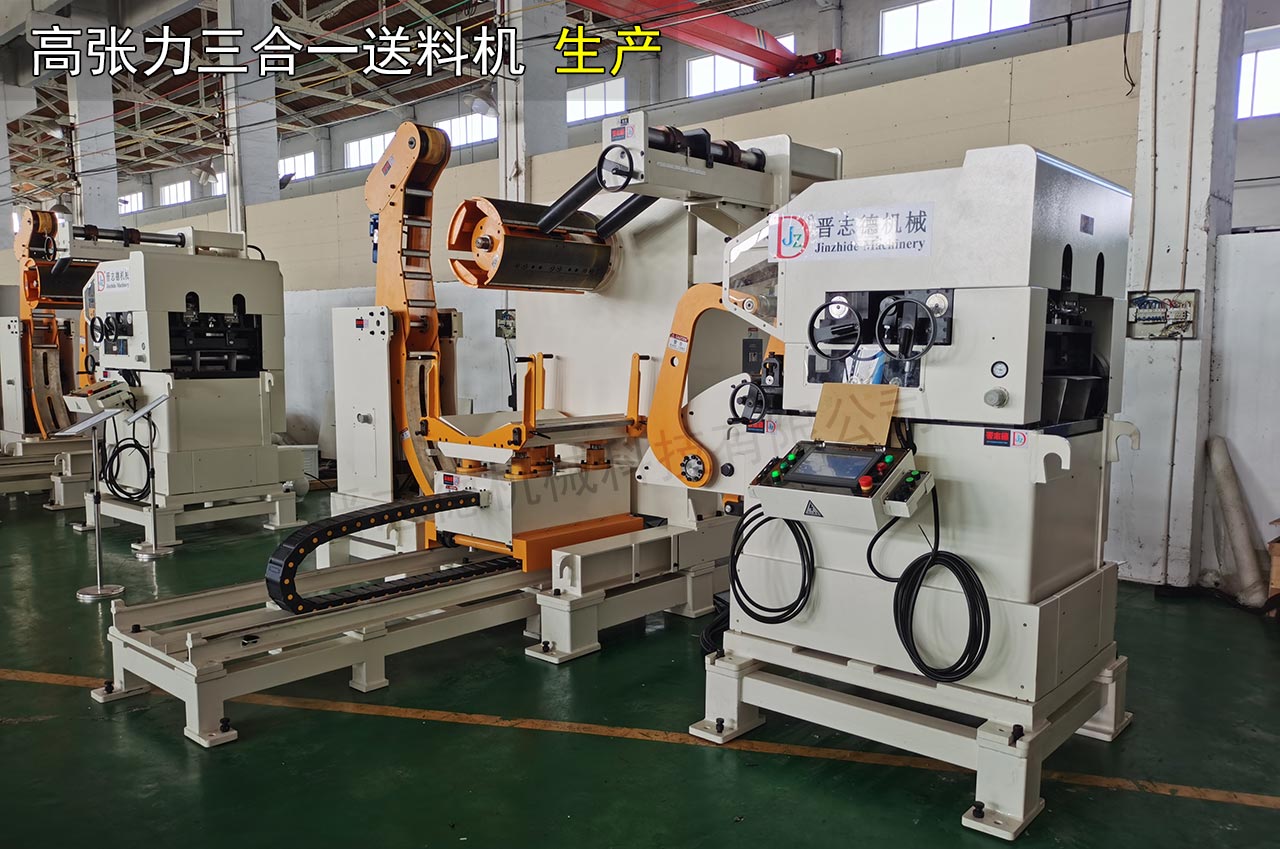

高張力三合一送料機裝配

NCSF9-600高張力三合一送料機裝配



　　一、放料架
　　1、功能說明：放料架是將料卷固定在料架主軸擴縮部位上，支撐料卷內徑的支撐臺，自動運行中通過料環的控制讓主軸間歇性轉動啟動放料。其中包括主軸擴縮部分，壓料臂部分，擋料臂部分，托料臂部分以及料環控制部分。
　　2、料卷寬度：70mm-1300mm
　　3、料架載重：10T
　
　　4、擴張方式：油壓驅動擺桿支撐式
　　5、主軸擴張范圍：Φ480mm-Φ530mm
　　6、主軸驅動馬達：AC交流減速馬達，變頻器控制
　　7、主動傳動方式：大節距鏈條傳動
　　8、主軸剎車方式：雙制動碟式剎車
　　9、主軸放料方向：逆時針方向（送料從左至右方向）
　　10、料架壓臂：壓緊材料同時防止料卷在除去束帶后的松散，在自動運行過程中壓輪速度會隨著材料卷徑的改變自動調整，以達到壓輪與料卷的線速度匹配，防止料卷散料。
　　11、壓輪規格：PU膠輪1個
　　12、壓輪驅動方式：AC交流減速馬達，變頻器控制。
　　13、壓輪速度調整方式：通過壓料臂的角度改變而改變模擬信號輸入，從而實現速度變化。
　　14、壓料臂的動作方式：氣動驅動，可手動上升和下降，自動運行時可以選擇使用或者不使用。
　　15、擋料臂：位于料架的右上方，擋料輪的輪面靠近料卷側邊，擋輪無動力可以隨外界任意力旋轉，運行中用于防止料帶在放料過程中出現側滑。
　　16、擋料寬度調整：手動調整
　　17、擋料臂動作：氣動驅動外擋料輪做上升下降動作，內擋料輪不動作，只做料卷寬度方向的移動，外限位輪的動作僅限觸摸屏手動操作，自動運行前必須將其處于下降位置。
　　18、擋料輪表面處理：高頻鍍硬鉻
　　19、托料臂：托起材料，方便入料，采用氣動驅動，可以手動上升與下降，在自動運行時，必須將托料臂處于低點位置。
　　20、料環控制：托料臂下方的光電感應開關在料弧下垂時通過感應料帶來反饋信號，可以控制放料架的啟動和停止，以保證放料架與整平送料機之間有足夠合理的緩沖料弧。

　　二、入料裝置
　　1、功能說明：穿料時入料可以手動做上升與下降動作，配合托料臂可順利、輕松、安全的夾緊料頭并將料頭從放料機引至整平輪。
　　2、入料擺臂驅動：氣缸驅動，觸摸屏控制
　　3、入料輥驅動：齒輪傳動，與整平送料機采用同組動力。
　　4、入料輥：2支（表面做噴砂電鍍硬鉻，HRC60±2）

　　三、整平送料機
　　1、功能說明：整平材料將其表面平整，并根據設定長度和速度將材料送料沖壓設備。
　　2、驅動方式：交流伺服電機，AC11KW
　　3、整平送料輥組合：整平輥，輔助輪，送料輥。
　　4、整平輥組合：整平輥9支（上5下4，表面加厚電鍍硬鉻研磨處理，HRC60±2）
　　5、輔助輪：上下各3組，每組1排（表面加厚電鍍硬鉻研磨處理，HRC60±2）
　　6、送料輥：2支（表面加厚電鍍硬鉻處理，HRC60±2）
　　7、上滾輪可以整體掀開，方便清洗滾輪，且內部結構直觀清晰
　　8、整平量調整方式：手動調整
　　9、整平量顯示方式：偏心軸上置有刻度盤
　　10、整平量設置精度：0.1mm
　　11、整平輥支撐：深溝球軸承
　　12、輔助輪支撐：深溝球軸承
　　13、整平輥釋放方式：氣動式
　　14、整平輥材質：高碳鉻軸承鋼
　　15、整平精度：≤1.0mm/(200mm*200mm)
　　16、送料線高度調節方式：電動調節，客戶送料線±100mm
　　17、滾輪驅動方式：側齒輪驅動，所有齒輪均采用滲碳加研磨6級精度標準制定。
　　18、送料重復精度：在送料長度500mm內±0.15mm
　　19、大出料速度：22m/min

　　四、出料托架裝置
　　1、功能說明：托料架上安裝電鍍硬鉻滾筒，保證料帶在定尺以后到模具之間的可靠傳送。

　　五、油壓上料臺車（客戶選配）
　　1、功能說明：用于將料卷平穩移至料架主軸上，臺車設置有料卷防傾倒擋板，在移動較小料卷時能夠有效的防止料卷傾倒。
　　2、料座型式：承重面為輥型面承重形式，表面耐磨損處理。
　　3、料臺載重：10T
　　4、臺車行走驅動：液壓馬達（油壓流量調整速度）
　　5、臺車升降驅動：液壓油缸
　　6、臺車行走防止越位：硬限位擋塊
