滾輪送料機結構及原理

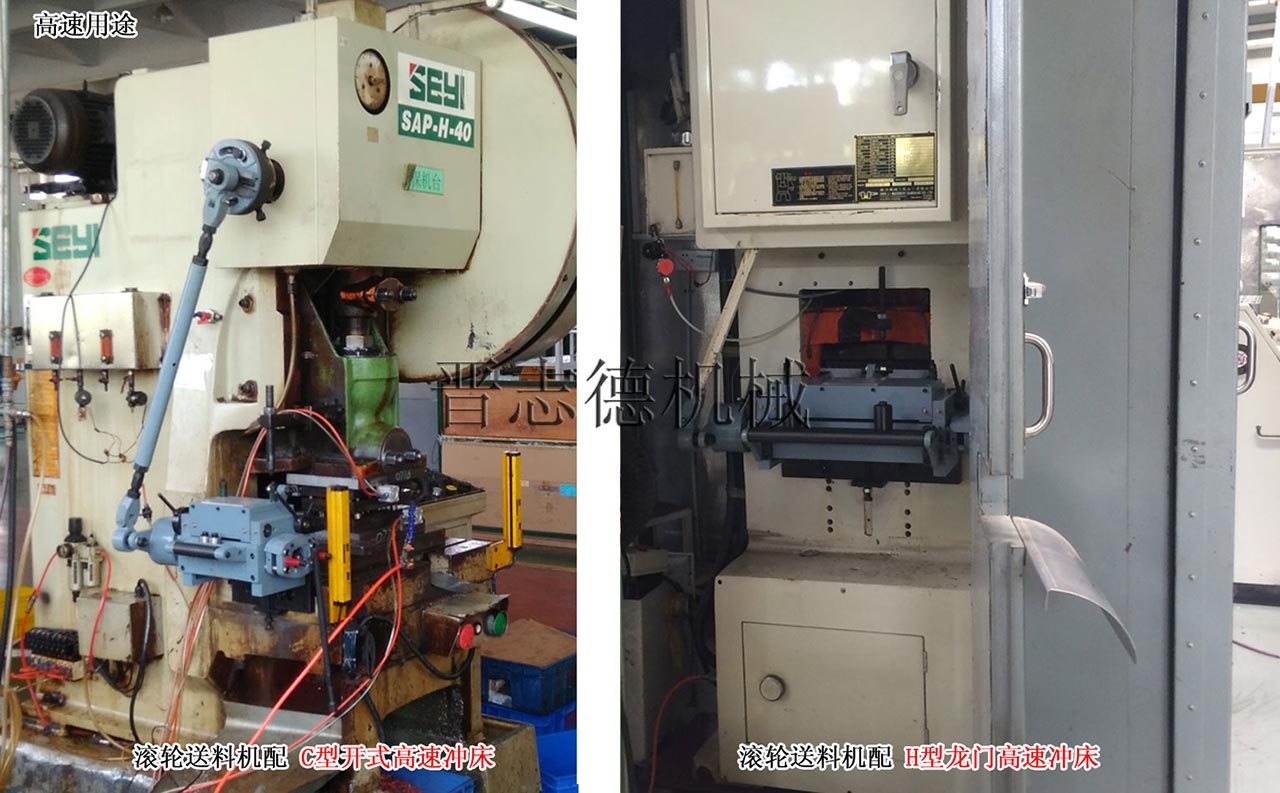

滾輪送料機是目前搭配沖床常用五大送料機型中，使用多、性價比高的機型，它比空氣送料機穩定性要好、精度更高，比NC伺服送料機價格要便宜、送料速度更快，比夾式、齒輪送料機價格要低、適用更廣，因此成為了沖壓行業使用多的送料設備。
滾輪送料機要想真正發揮其高效、穩定的功效，同時確保長期無故障的運行，操作人員除需對其操作、使用、維護熟練掌握外，還需對滾輪送料機的結構與原理有真正的認知，晉志德機械作為專業的滾輪送料機生產商，現將滾輪送料機的結構及原理進行詳細的說明以供廣大客戶參考。

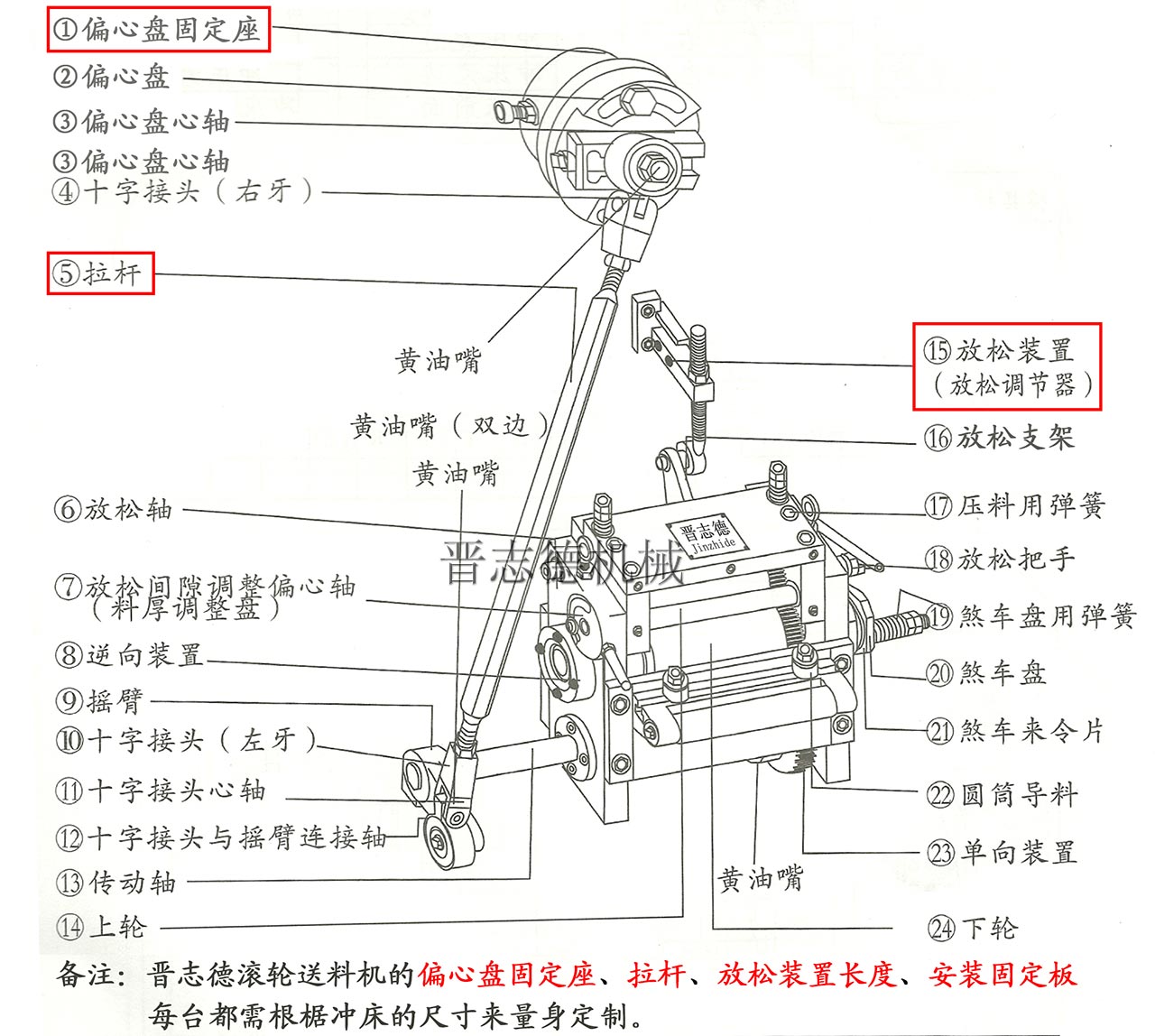

晉志德滾輪送料機從上至下分別由偏心盤、拉桿、十字接頭、搖臂、滾輪、單向裝置、逆向裝置、蝶式剎車器、導料裝置、壓料彈簧、培林、放松軸、放松打桿組成，其中偏心盤固定在沖床輸出軸上，沖床上下行程時通過偏心盤帶動拉桿，拉桿與搖臂連接，搖臂帶動滾輪實現單向送料，拉桿上端與偏心盤活動連接，下端與搖臂、搖臂軸和滾輪相連，蝶式剎車器設在沖床機座工作面一側，而逆向裝置則用于使搖臂、滾筒不產生細微的倒退，實現送料步距精準。
晉志德滾輪送料機實際使用時，通過偏心盤固定座將滾輪送料機偏心盤固定在沖床的輸出軸上，沖床每一次沖程通過主軸上的偏心盤帶動拉桿，拉桿使安裝在沖床上的送料機進行返復運行，沖床由高點（上死點）運轉使安裝在沖床主軸上的偏心盤帶動拉桿通過拉桿向下運行使連接在轉動桿和送料機上的齒輪主軸向逆時針?lè)较蜻\(yùn)動，完成設定需要材料長度通過上下滾筒夾持輸送所需材料，沖床由低點向高點運行時使安裝在沖床主軸上的偏心盤帶動拉桿和送料器上的齒輪主軸向順時針?lè)较蜻\(yùn)動，向沖床的方向運動并完成所設定的材料長度，通過上下滾筒夾持輸送，往復完成送料沖制的過程。
